Круз 1 (2008-2016)

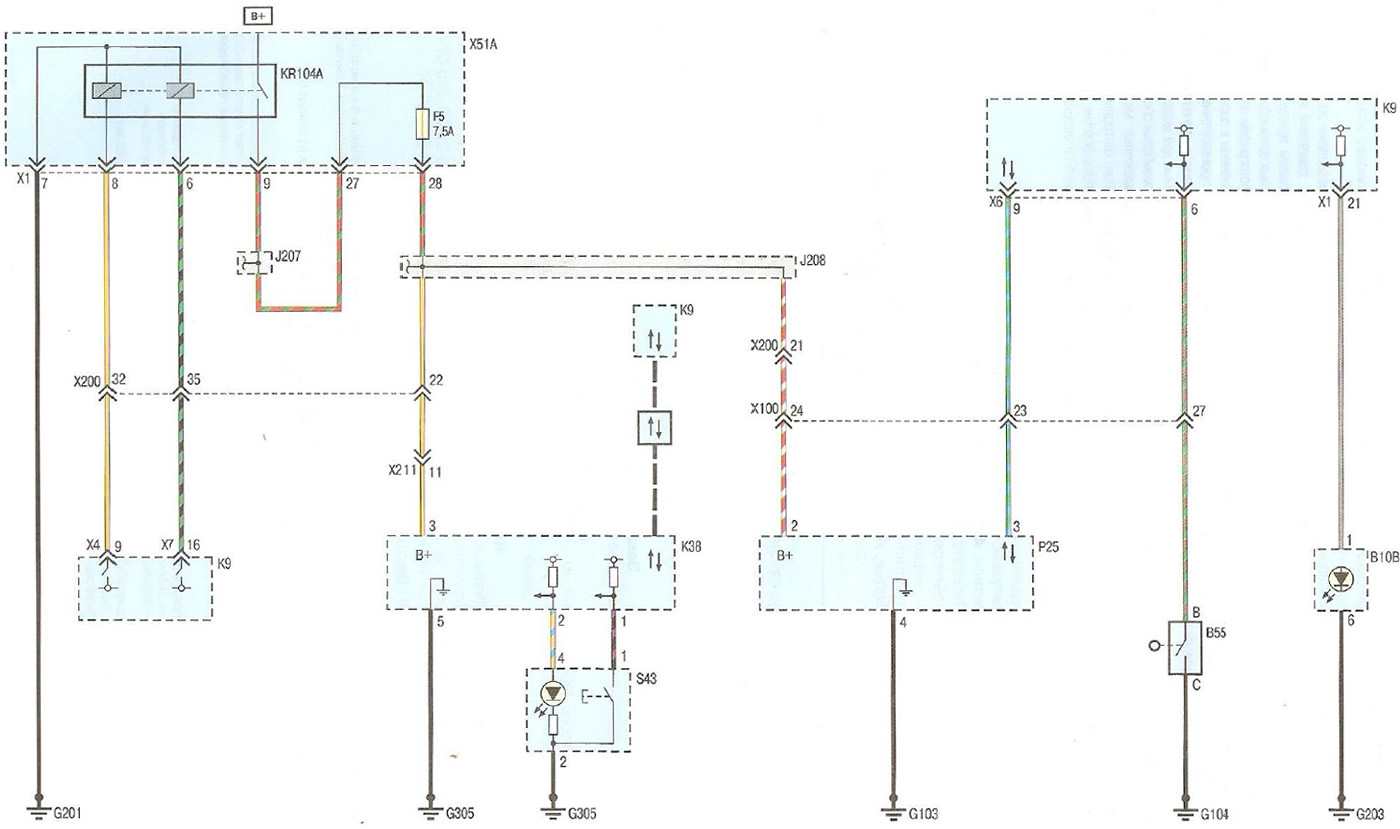

Схема 39. Противоугонная сигнализация

Открыть большую картинку в новом окне »

Схема 39. Противоугонная сигнализация

Здесь находятся обозначения к этой электросхеме →
