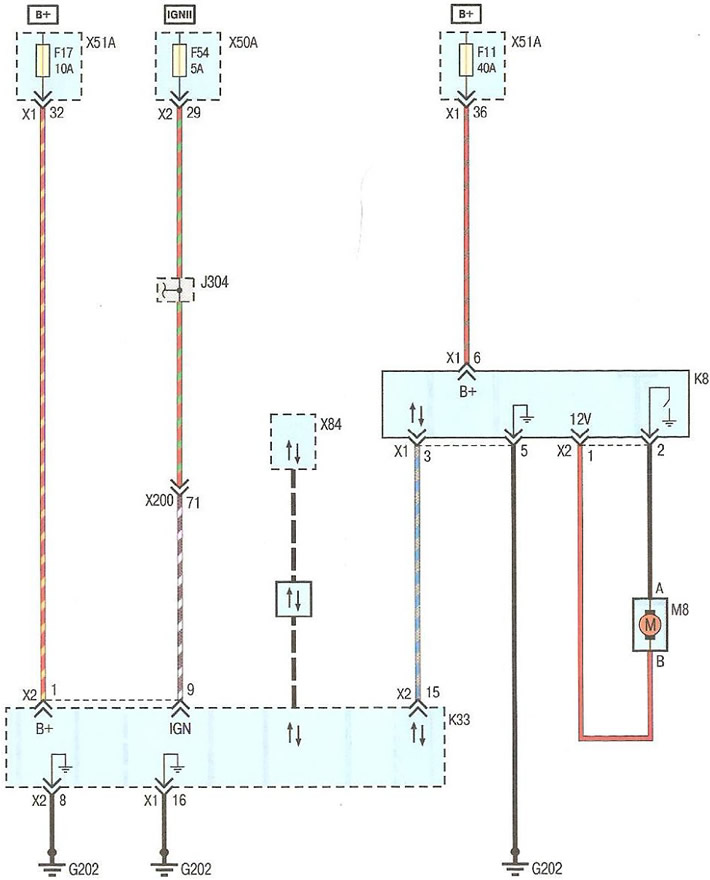

Схема 31. Электровентиляторы системы отопления (кондиционирования) и вентиляции салона

Схема 31. Электровентиляторы системы отопления (кондиционирования) и вентиляции салона

Здесь находятся обозначения к этой электросхеме →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
