Круз 1 (2008-2016)

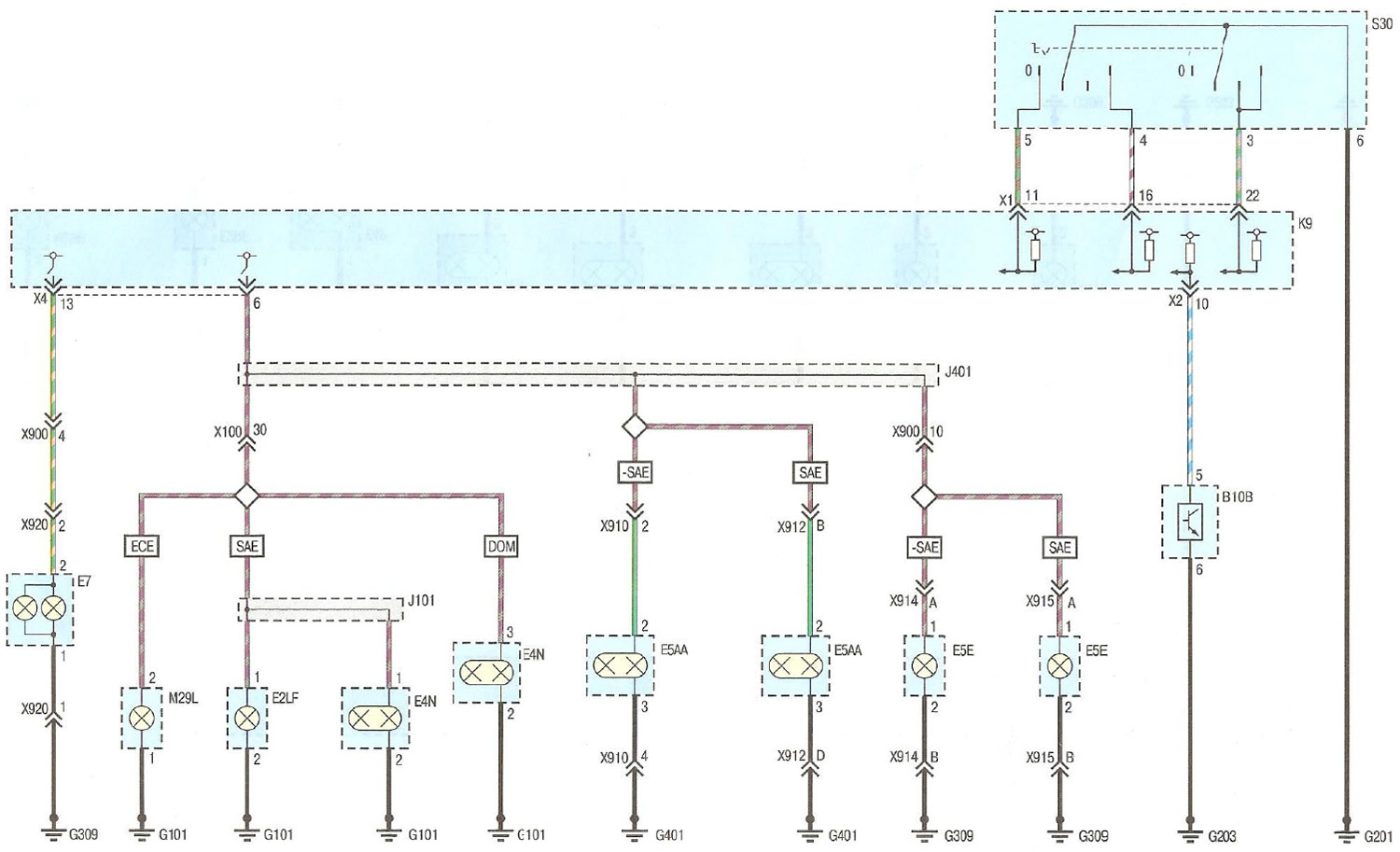

Схема 16. Наружное освещение автомобиля

Открыть большую картинку в новом окне »

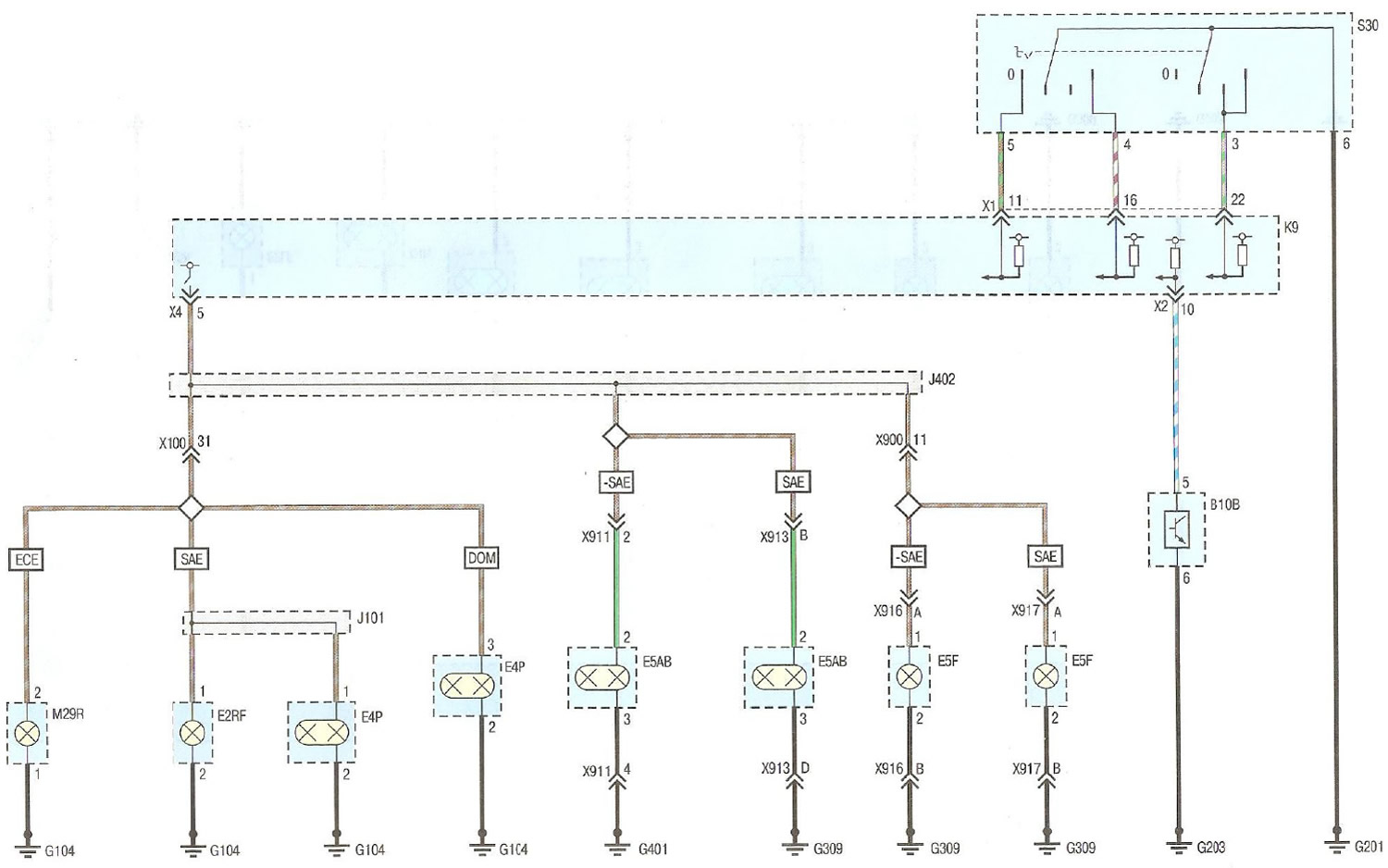

Схема 16 а. Наружное освещение автомобиля

Открыть большую картинку в новом окне »

Схема 16 б. Наружное освещение автомобиля (вариантное исполнение)

Здесь находятся обозначения к этой электросхеме →

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
