Статор 5 (рис. 10.4) и крышки 4 и 9 стянуты четырьмя болтами 16. Вал ротора 6 вращается в подшипниках 12 и 14, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.

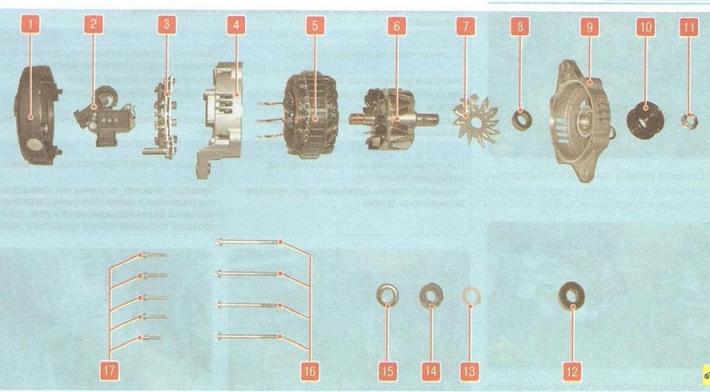

Рис. 10.4. Детали генератора: 1 - защитный кожух; 2 - регулятор напряжения, объединенный со щеточным узлом; 3 - выпрямительный блок; 4 - передняя крышка; 5 - статор; 6 - ротор; 7 - крыльчатка вентилятора; 8 - дистанционная втулка; 9 - задняя крышка; 10 - шкив; 11 - гайка крепления шкива; 12 - передний подшипник вала ротора; 13 - защитная шайба заднего подшипника ротора со стороны обмотки; 14 - задний подшипник ротора; 15 - защитная шайба заднего подшипника ротора со стороны контактных колец; 16 - стяжные болты; 17 - болты крепления регулятора напряжения и выпрямительного блока
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 3, прикрепленным к крышке 4. Электронный регулятор напряжения 2, объединенный со щеткодержателем, также прикреплен к крышке 4. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «L» регулятора.
Работа генератора отслеживается сигнализатором разряда аккумуляторной батареи, расположенным в комбинации приборов. При включении зажигания сигнализатор должен гореть, после пуска двигателя - гаснуть, если генератор исправен. Яркое горение сигнализатора или его горение вполнакала свидетельствует о неисправностях.
Обмотка возбуждения расположена на роторе 6 генератора. Выводы обмотки возбуждения припаяны к двум медным контактным кольцам, установленным на валу ротора. Питание к обмотке возбуждения подается через две контактные щетки и контактные кольца. Схема соединений генератора показана на рис. 10.5.
Рис. 10.5. Схема соединений генератора: 1 - генератор; 2 - обмотка возбуждения ротора; 3 - обмотка статора; 4 - выпрямительный блок; 5 - регулятор напряжения; 6 - блок управления двигателем; 7 - сигнальная лампа разряда аккумуляторной батареи; 8 - аккумуляторная батарея
Полезный совет: В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. В них вы сможете провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера) и получить квалифицированную консультацию. Если вы не уверены, что сможете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт выполнят, как правило, быстро, с хорошим качеством и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым узлом, чем заменять вышедшие из строя детали.
