Замена главного тормозного цилиндра

Как показывает практика, во многих случаях ремонт главного тормозного цилиндра в га­ражных условиях не приводит к желаемому результату, поэтому в случае неисправности рекомендуем заменять цилиндр в сборе.

Вам потребуются: ключи TORX Т20, «на 13», «на 24».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.



2. Отверните пробку бачка главного тор­мозного цилиндра и откачайте тормозную жидкость из бачка, например, большим ме­дицинским шприцем.

Примечание: Дальнейшие операции для наглядности по­казаны со снятым бачком главного тормоз­ного цилиндра и снятом воздухоподводящем патрубке.

3. Отверните гайки крепления тормозных тру­бопроводов к главному тормозному цилиндру...




4. ...и отведите трубопроводы в сторону.

Полезный совет: Заглушите трубопроводы любым доступным способом (например, надев на их концы за­щитные колпачки клапанов для выпуска воз­духа), чтобы предотвратить вытекание тор­мозной жидкости.

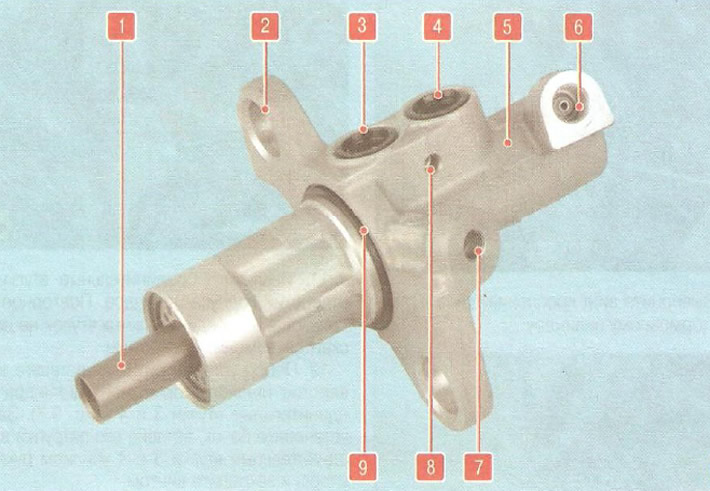

5. Отверните две гайки фланца 2 (см. рис. 9.7) крепления главного тормозного к ва­куумному усилителю тормозов...



6. ...и снимите главный тормозной цилиндр.




7. Если в процессе эксплуатации наблюда­лось подтекание тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Повторное использование соединительных втулок не допускается, замените их новыми.

8. Снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Предупреждение: Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

9. Установите главный тормозной цилиндр и все снятые детали в порядке, обратном снятию, Залейте тормозную жидкость (см. «Замена тормозной жидкости»).
