Снятие и установка педали тормоза

Педаль тормоза снимают для замены ее оси или самой педали при поломке или увели­ченном люфте, для смазки при появлении скрипа, заедания, а также для замены воз­вратной пружины при ее повреждении.

Примечание: На одном кронштейне с педалью тормоза ус­тановлена педаль управления дроссельной заслонкой.

Вам потребуются: торцовая головка «на 17», отвертка с плоским лезвием.

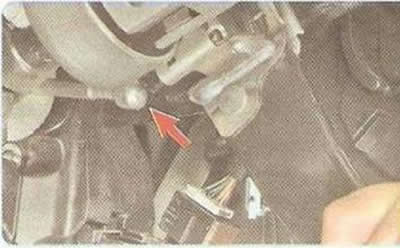

1. В салоне под панелью приборов отсое­дините от педали шток толкателя вакуумного усилителя.

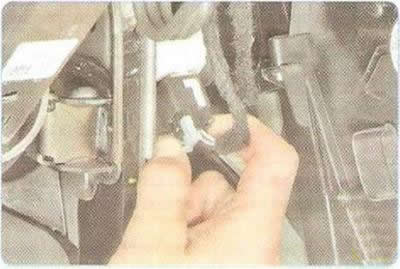

2. Отводите фиксатор.

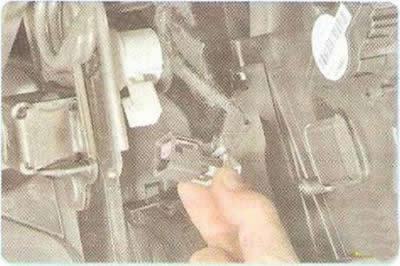

3. ...и отсоедините колодку жгута проводов от выключателя стоп-сигнала.

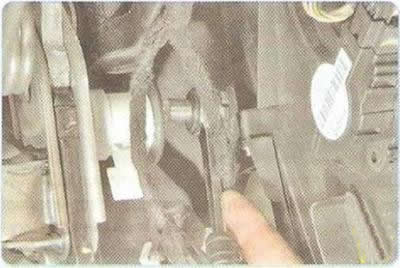

4. Выверните болт крепления.

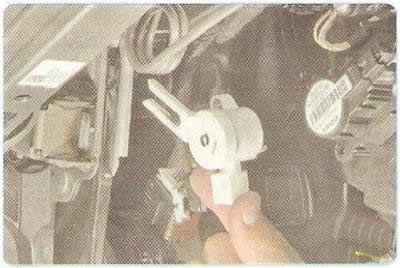

5. ...и снимите выключатель стоп-сигнала.

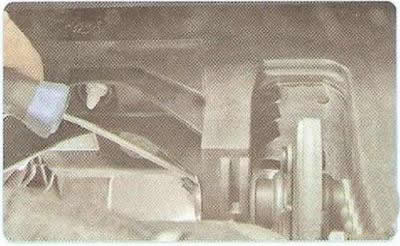

6. Подденьте отверткой.

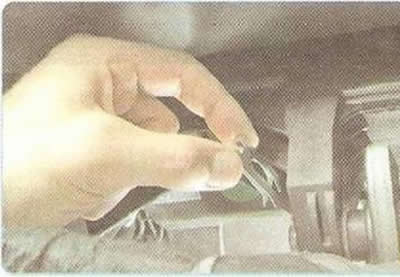

7. ...и снимите фиксатор оси педали тормоза.

8. Извлеките ось из отверстия педали и кронштейна, снимите педаль.

9. Осмотрите педаль тормоза. При обнару­жении дефектов замените педаль новой.

10. Установите педаль тормоза и все сня­тые детали в порядке, обратном снятию. При установке убедитесь, что шток усилителя надежно зафиксировался в упоре педали.
