Замена переднего ремня безопасности

Примечание: Замена передних ремней безопасности по­казана на примере ремня безопасности во­дителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуются: ключи «на 10» и TORX Т50, отвертка с плоским лезвием.

1. Ремни безопасности оборудованы пред- натяжителями, поэтому предварительно отсо­едините провод от клеммы «минус» аккумуля­торной батареи.

Предупреждение: После отсоединения провода от клеммы «минус» аккумуляторной батареи необходи­мо подождать не менее 10 секунд, и только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.

Разборка преднатяжителей ремней запре­щается.

Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.

Не допускается воздействие на преднатяжители ремней температуры выше 95°С.

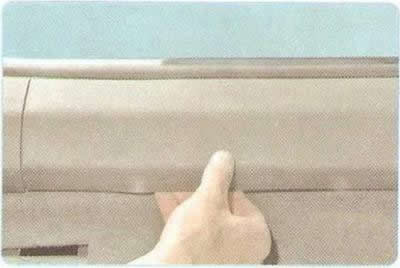

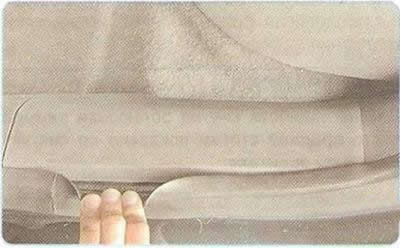

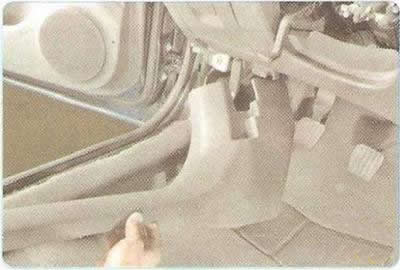

2. Подденьте край облицовки порога пе­редней двери...



3. ...и снимите облицовку порога, потянув ее вверх и преодолевая сопротивление пру­жинных держателей.




4. Отогните резиновый уплотнитель задней двери...

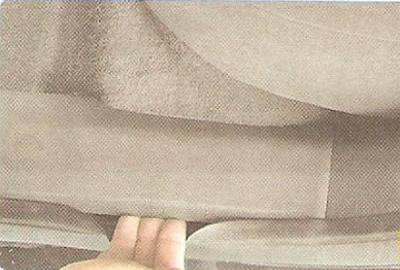

5. ...подденьте край облицовки порога задней двери...

6. ...и снимите облицовку, преодолевая со­противление ее держателей.

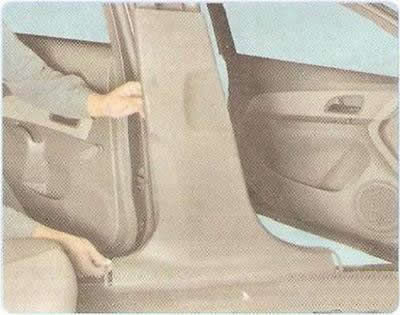

7. Подденьте края нижней части облицовки средней стойки...



8. ...и снимите облицовку, потянув ее вбок и преодолевая сопротивление держателей крепления.

Примечание: Для наглядности снятие облицовки нижней части средней стойки показано со снятым сиденьем водителя.

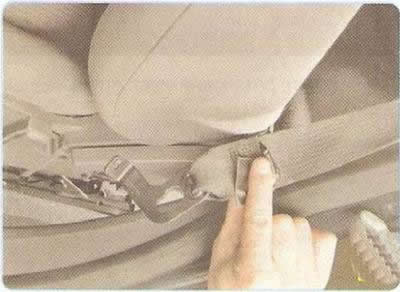

9. Отсоедините нижнее крепление ремня безопасности водителя (см. «Снятие и установка переднего сиденья»).

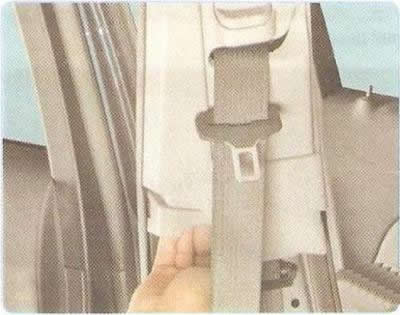

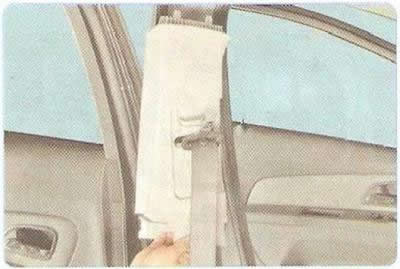

10. Подденьте нижний край верхней части облицовки средней стойки...



11. ...и, потянув на себя и преодолевая со­противление фиксаторов, отведите облицов­ку от средней стойки.

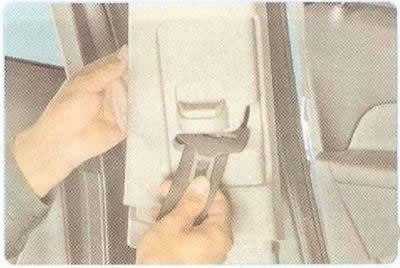

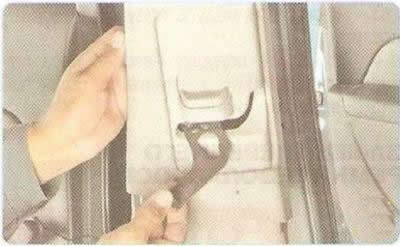

12. Пропустите в отверстие средней стойки язычок замка ремня...



13. ...и кронштейн нижнего крепления ремня.

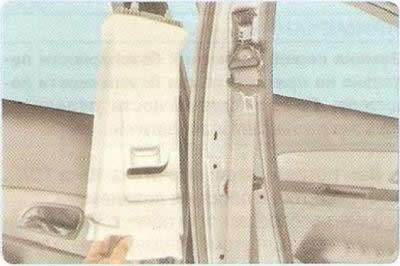

14. Снимите верхнюю часть облицовки средней стойки.

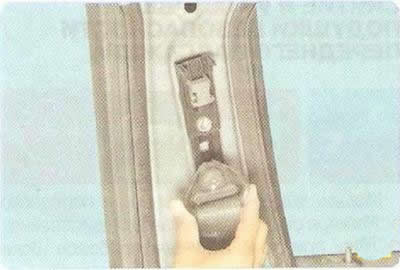

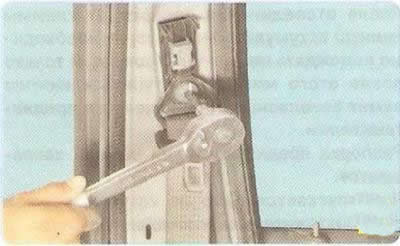

15. Выверните винт верхнего крепления ремня...




16. ...и отведите ремень безопасности в сторону.

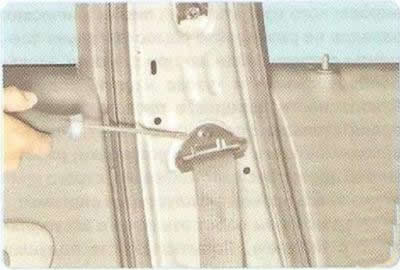

17. Преодолевая сопротивление фиксатора...

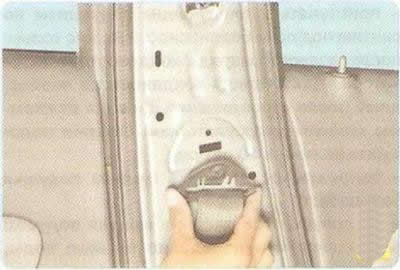

18. ...отсоедините направляющую скобу.

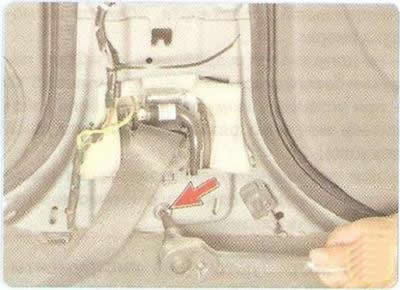

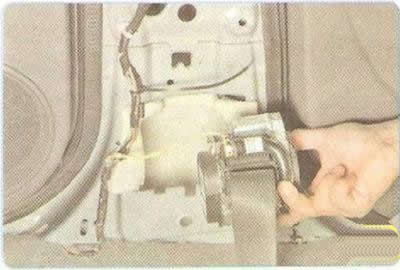

19. Выверните болт крепления инерцион­ной катушки...



20. ...и отведите катушку в сторону.

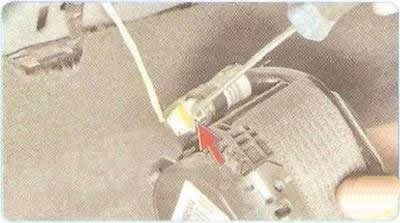

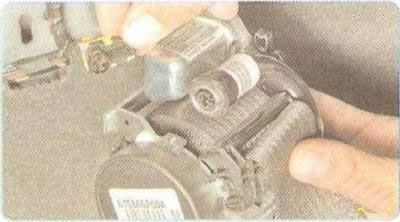

21. Отжав пластиковый фиксатор..



22. ...отсоедините колодку жгута проводов от преднатяжителя ремня безопасности.

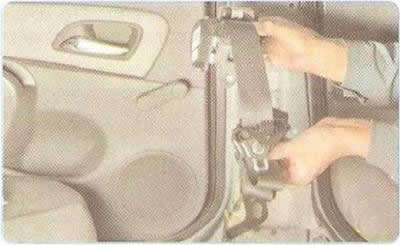

23. Снимите ремень.

24. Установите передний ремень безопас­ности и все снятые детали в порядке, обрат­ном снятию.
