На каркасе панели приборов закреплено множество жгутов проводов различных систем автомобиля. Значительное количество колодок жгутов проводов, которые необходимо отсоединить от приборов систем и соединительных разъемов, требует от исполнителя специальной квалификации автоэлектрика. Если у вас нет достаточных навыков проведения подобных работ, при необходимости снятия каркаса панели приборов обратитесь на специализированный сервис.
Для снятия декоративной панели приборов выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

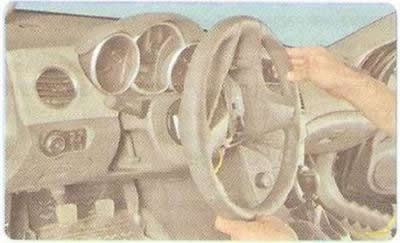

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

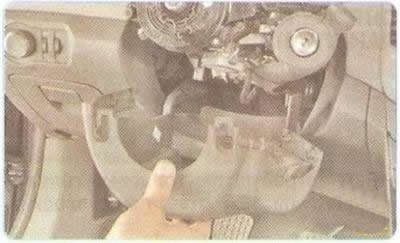

3. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колонки»).

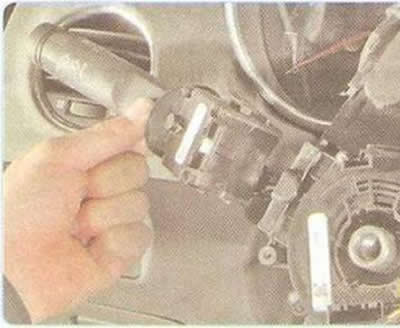

4. Снимите подрулевые переключатели (см. «Замена подрулевых переключателей»).

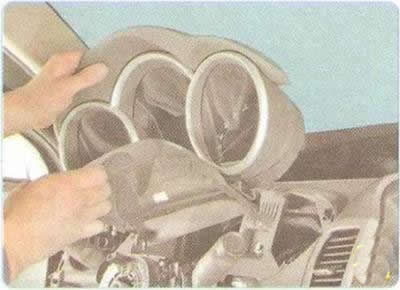

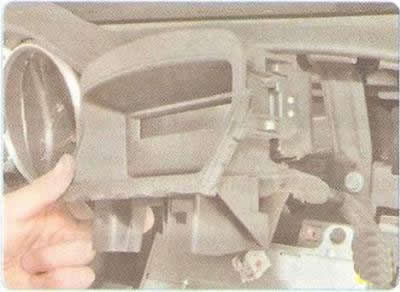

5. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
В процессе снятия рулевой колонки снята нижняя накладка панели приборов (см. «Снятие и установка рулевой колонки»).

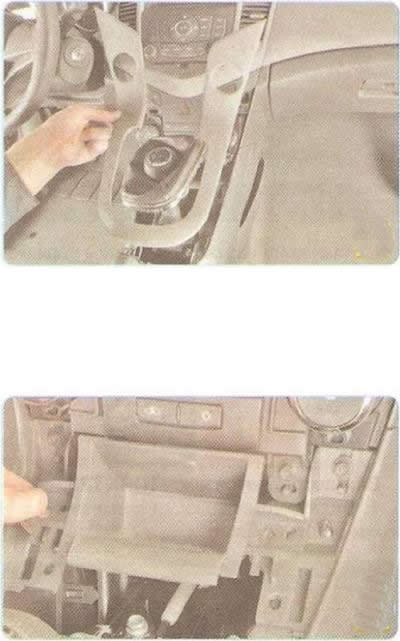

6. Снимите декоративную накладку тоннеля пола, преодолевая сопротивление ее фиксаторов (см. «Снятие и установка облицовки тоннеля пола»).
7. Снимите пепельницу (см. «Снятие и установка облицовки тоннеля пола»).

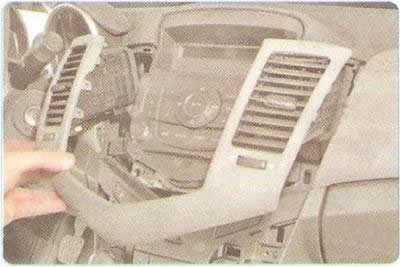

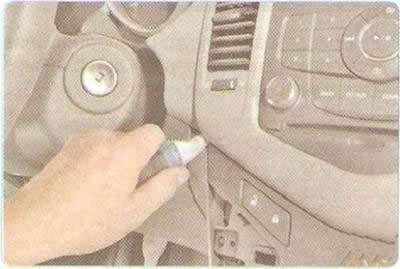

8. Поддев отверткой края центральной накладки панели приборов...
9. ...снимите накладку, преодолевая упругое сопротивление ее пружинных держателей.
10. Снимите панель управления системой отопления, кондиционирования и вентиляции салона (см. «Снятие и установка блока управления системой отопления, кондиционирования и вентиляции»).

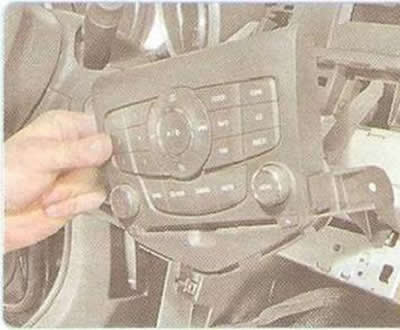

11. Снимите панель управления аудиосистемой (см. «Снятие и установка головного устройства аудиосистемы»).
12. Снимите информационный дисплей (см. «Снятие и установка головного устройства аудиосистемы»).

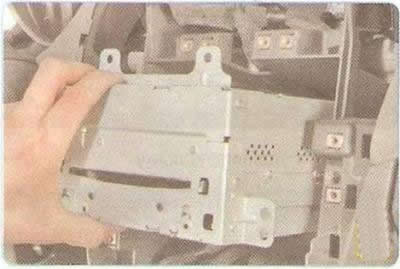

13. Снимите головное устройство аудиосистемы (см. «Снятие и установка головного устройства аудиосистемы»).

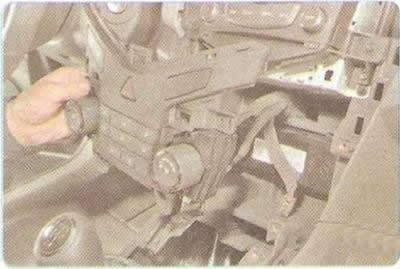

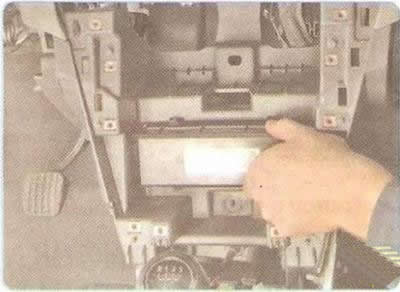

14. Извлеките блок управления системой отопления, кондиционирования и вентиляции салона...

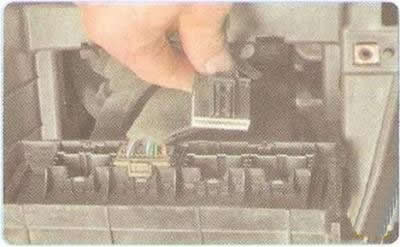

15. ...отсоедините колодки жгутов проводов от блока и снимите блок.
16. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
17. Откройте вещевой ящик.

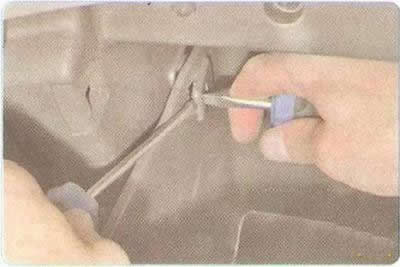

18. Поддев двумя отвертками, выведите ограничители открывания вещевого ящика из зацепления с упорами на панели приборов.

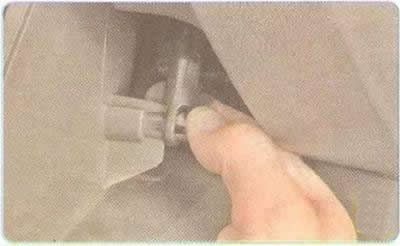

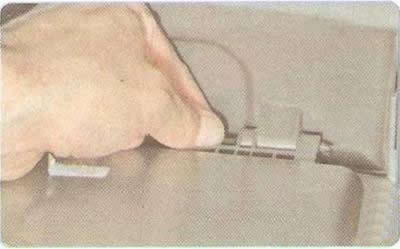

19. Сжав фиксатор, отсоедините нижний конец демпфера вещевого ящика.

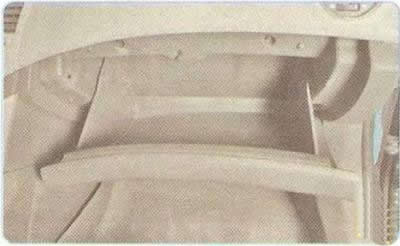

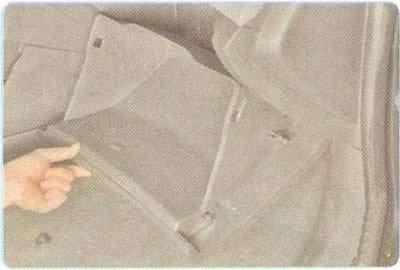

20. Опустите вещевой ящик вниз.
21. Извлеките оси двух петель вещевого ящика...

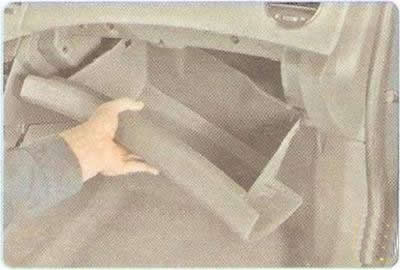

22. ...и снимите вещевой ящик.

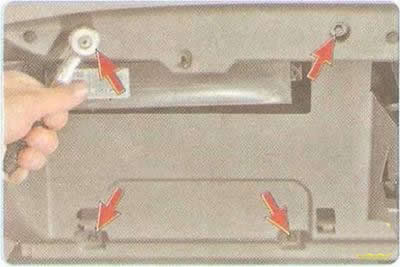

23. Выверните четыре болта крепления корпуса вещевого ящика в нижней части панели приборов.
24. Выверните болт крепления корпуса вещевого ящика в торце панели приборов...

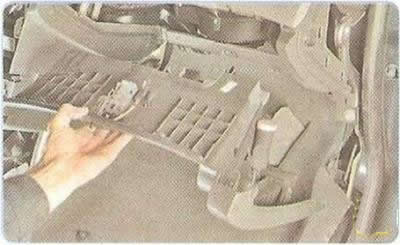

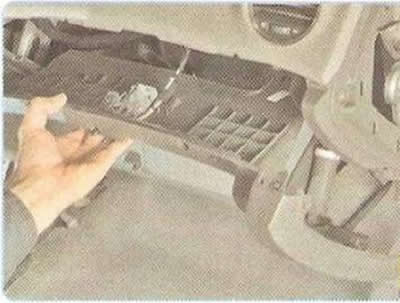

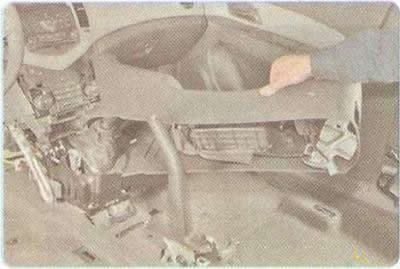

25. ...и отведите корпус вещевого ящика от панели приборов.

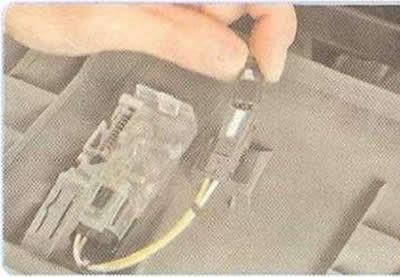

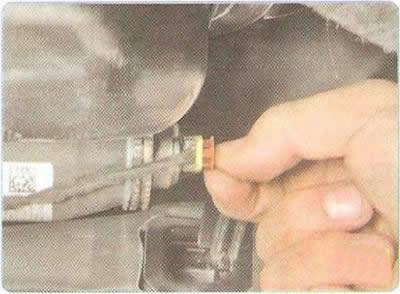

26. Отжав фиксатор, разъедините колодки жгута проводов освещения вещевого ящика...
27. ...и снимите корпус вещевого ящика.

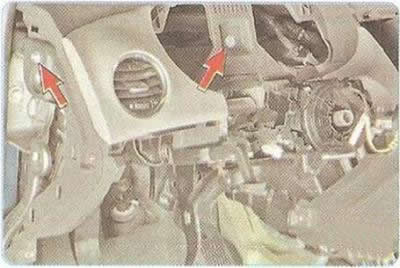

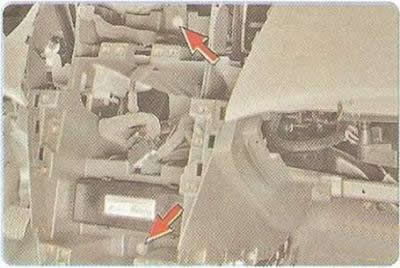

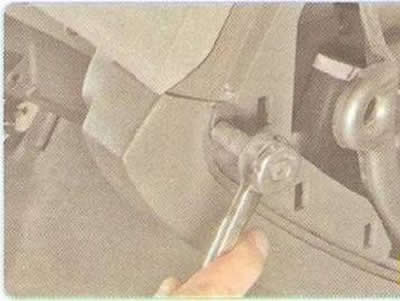

28. Выверните два болта крепления панели приборов в левом ее торце и в нише комбинации приборов.
29. Выверните два болта крепления панели приборов под центральной консолью.

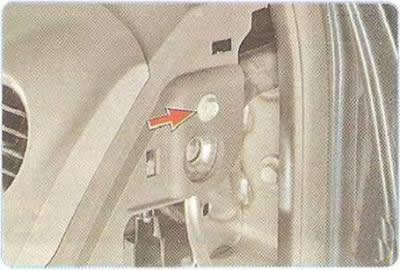

30. Выверните болт крепления панели приборов в правом торце панели.

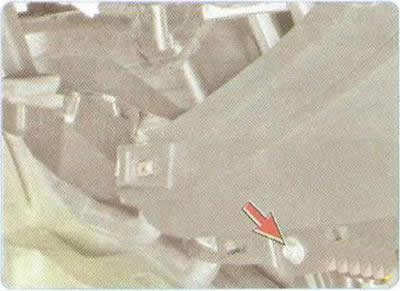

31. Выверните один болт нижнего крепления панели приборов к каркасу слева...

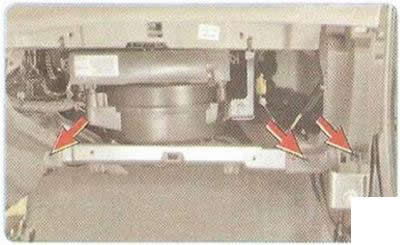

32. ...три болта нижнего крепления справа под корпусом вещевого ящика.

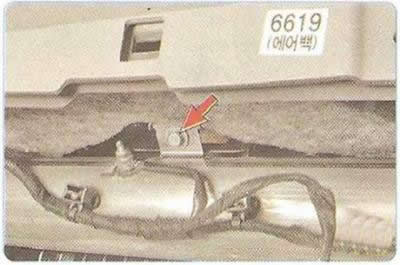

33. Выверните один болт верхнего крепления панели приборов за корпусом вещевого ящика.

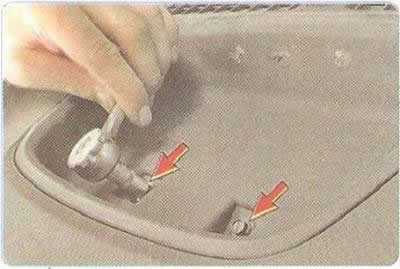

34. Выверните два верхних болта крепления панели приборов.
35. Выверните два нижних болта крепления центральной части панели слева и справа.

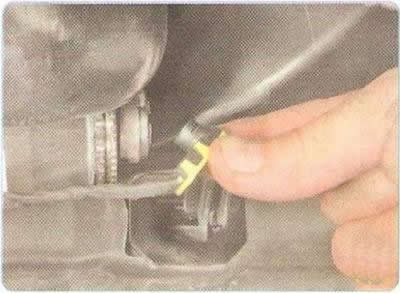

36. Сдвиньте фиксатор колодки жгута проводов модуля подушки безопасности переднего пассажира...
37. ...и отсоедините колодку.

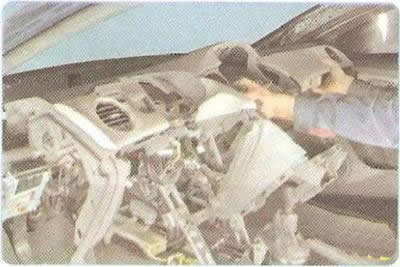

38. Убедитесь, что от декоративной панели приборов отсоединены все провода, и снимите панель приборов.
39. Установите все снятые детали в порядке, обратном снятию.
