Снятие и установка решетки короба воздухопритока

Вам потребуются: отвертка с плоским лезвием, ключ «на 15».

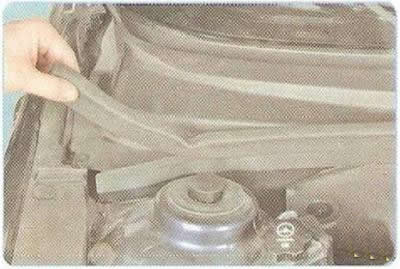

1. Снимите с отбортовки щита передка уп­лотнитель капота.

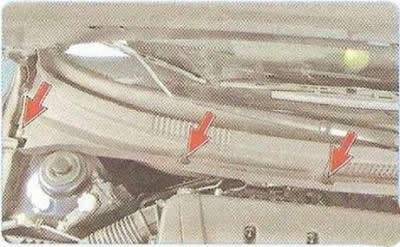

2. Поддев отверткой, вытяните фиксаторы трех пистонов крепления правой части ре­шетки (крайний левый пистон одновременно крепит левую и правую части решетки короба воздухопритока)...

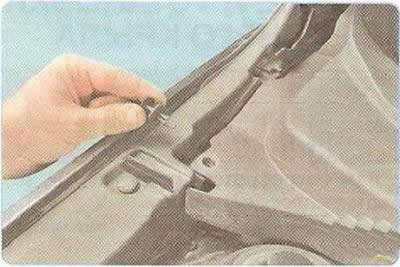

3. ...и извлеките пистоны.

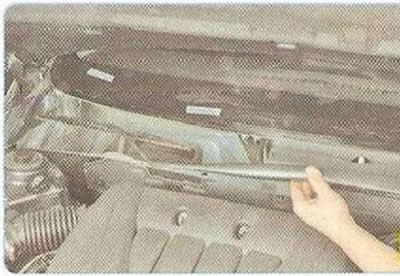

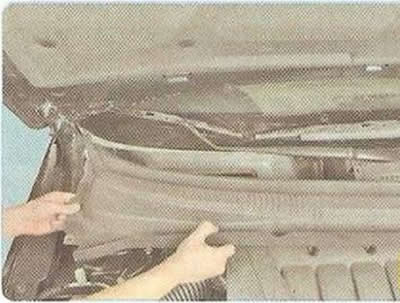

4. Снимите правую часть решетки.



5. Снимите рычаги с осей поводков трапеции стеклоочистителя (см. «Замена рычагов стеклоочистителя ветрового окна»).

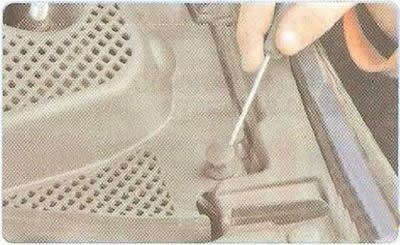

6. Подденьте фиксаторы пистонов крепле­ния решетки короба воздухопритока...

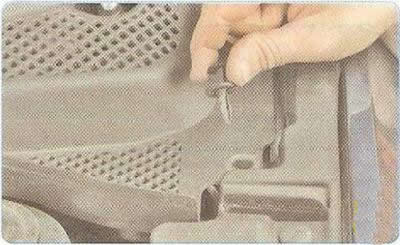

7. ...и вытяните фиксаторы двух пистонов крепления левой части решетки.



8. Извлеките пистоны.

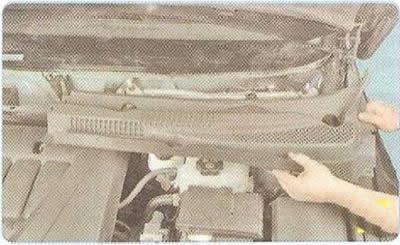

9. Снимите левую часть решетки короба воздухопритока.

10. Установите решетку короба воздухо­притока и все снятые детали в порядке, об­ратном снятию.
