Замена замка, защелки и клавиши открывания замка крышки багажника

Вам потребуются: ключ TORX Т30, тор­цовая головка «на 10», отвертка с плос­ким лезвием.

Для снятия замка крышки багажника вы­полните следующие операции.

1. Снимите обивку крышки багажника («Снятие и установка обивки крышки багажни­ка»).

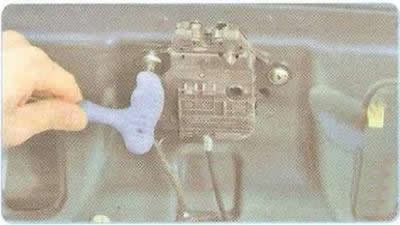

2. Выверните два винта крепления замка...

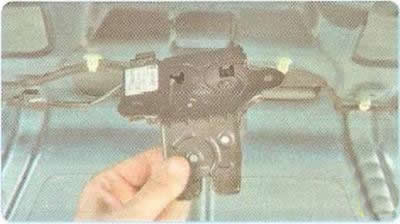

3. ...и снимите замок с крышки багажника.

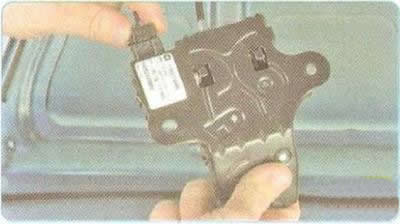

4. Отожмите фиксатор...

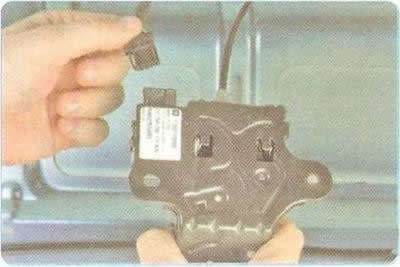

5. ...и отсоедините от замка колодку жгута проводов.

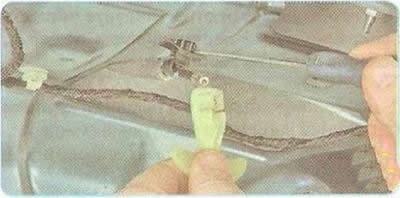

6. Отожмите отверткой усики держателя троса внутренней ручки открытия крышки багажника...

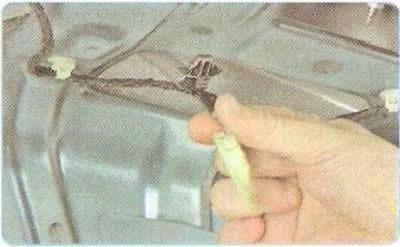

7. ...и извлеките держатель из отверстия...

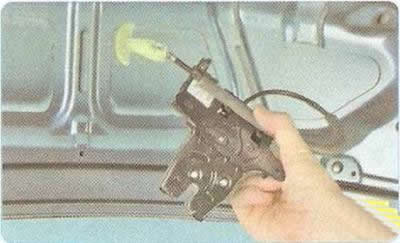

8. ...после чего полностью снимите замок.


9. Установите все снятые детали в порядке, обратном снятию.

Для снятия защелки крышки багажника вы­полните следующие операции.



1. Подденьте отверткой и извлеките деко­ративную накладку защелки крышки багажни­ка, преодолевая сопротивление четырех пру­жинных держателей.

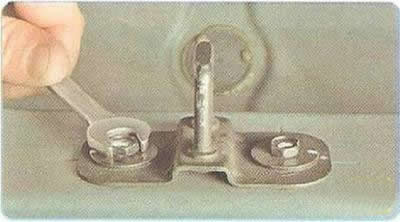

2. Выверните два болта крепления и сними­те защелку.

3. Установите защелку крышки багажника в порядке, обратном снятию.

Примечание: При необходимости отрегулируйте четкость запирания замка перемещением защелки, ослабив болты ее крепления.

Для снятия клавиши открывания крышки багажника выполните следующие операции.

1. Снимите обивку крышки багажника («Снятие и установка обивки крышки багажни­ка»).

2. Снимите декоративную накладку крышки багажника.

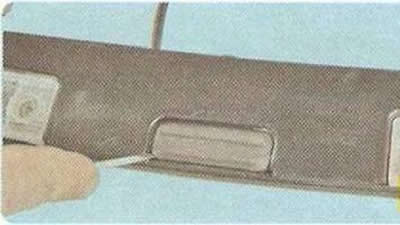

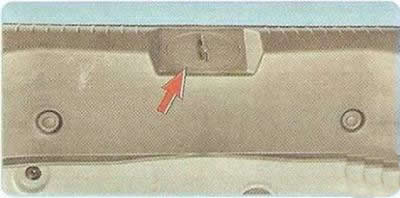

3. Подденьте отверткой...

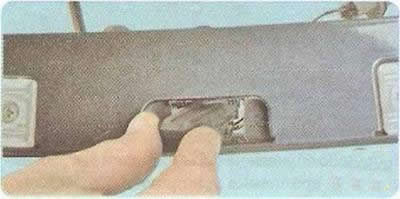

4. ...и извлеките из декоративной накладки клавишу открывания.

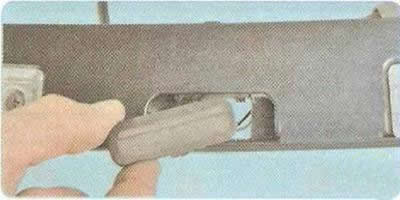

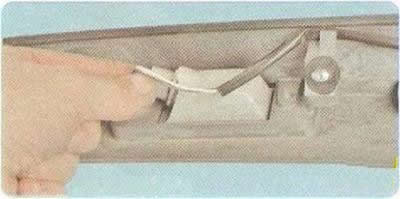

5. Пропустите клавишу через отверстие в накладке.

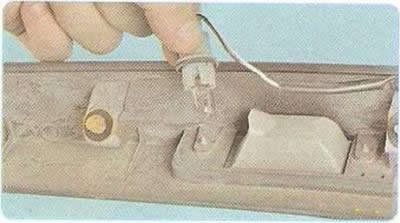

6. Поверните патрон фонаря освещения номерного знака...




7. ...и выньте патрон.

8. Аналогично выньте второй патрон.

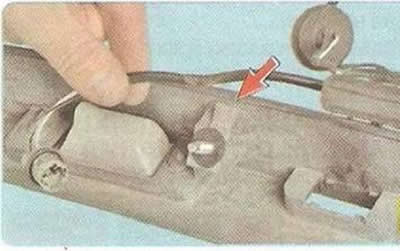

9. Извлеките жгут проводов из держателей на накладке...

10. ...и снимите жгут проводов с клавишей и патронами освещения номерного знака,

11. Установите все снятые детали в поряд­ке, обратном снятию.
