Порядок снятия
1. Снять КПП с автомобиля. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".

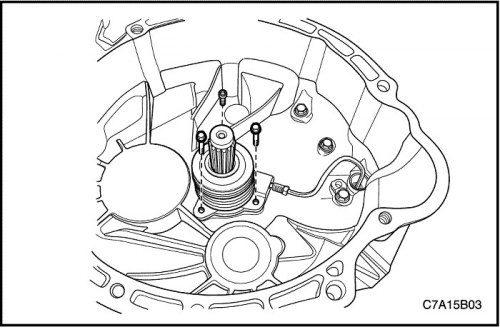

2. Выкрутить болты крепления концентрического цилиндра выключения сцепления.

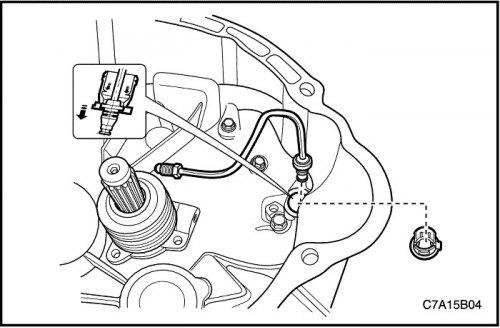

3. Отсоединить трубку от концентрического цилиндра выключения сцепления.
Важно: При снятии втулке не допускается прикладывать чрезмерное усилие.
4. Снять втулку с трубки концентрического рабочего цилиндра.
5. Снять трубку концентрического цилиндр выключения сцепления.

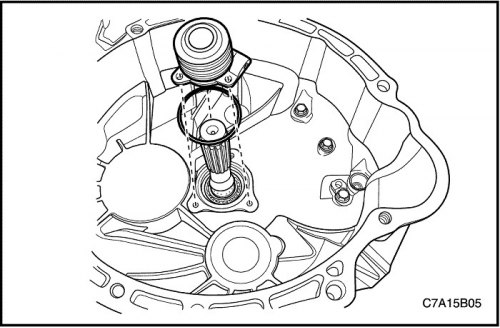

6. Снять уплотнительное кольцо и концентрический цилиндр выключения сцепления.
Порядок установки
1. Установить уплотнительное кольцо и концентрический рабочий цилиндр.

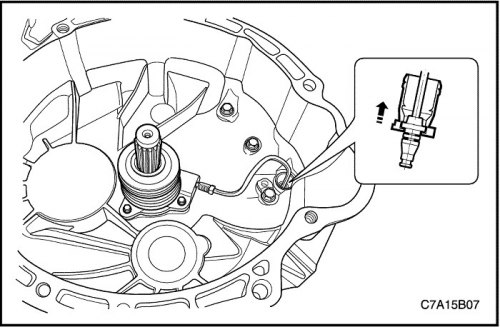

2. Наживить штуцер трубки гидропривода и затянуть болты крепления цилиндра.
Затянуть
Болты крепления цилиндра выключения сцепления затягивать моментом 8~12 Н·м (71~106 фунт-дюймов).
3. Затянуть штуцер трубки гидропривода.
Затянуть
Штуцер затягивать моментом 16 Н·м (12 фунт-футов).
4. Установить втулку на трубку концентрического рабочего цилиндра.
5. Установить коробку передач в автомобиль. См. Раздел 5B, "Пятиступенчатая механическая коробка переключения передач".
