Необходимое оборудование
DW 110–060 Зажимное приспособление для двигателя
Процедура снятия
Внимание! Поднять двигатель настолько, чтобы снять нагрузку с узла передней подвески коробки передач с главной передачей в сборе, иначе может произойти повреждение подвески и отказ подъемного оборудования.
1. Снять декоративную крышку двигателя. См. «Декоративная крышка двигателя» в этом разделе.
2. Подпереть узел двигателя, используя зажимное приспособление для двигателя DW110-060.
3. Снять раздаточную коробку. См. Часть 5D. "Раздаточная коробка".
4. Снять стяжной болт крепления к кронштейну задней подвески коробки передач с главной передачей в сборе.
5. Снять с коробки передач стопорные болты и гайки кронштейна подвески коробки передач с главной передачей в сборе.

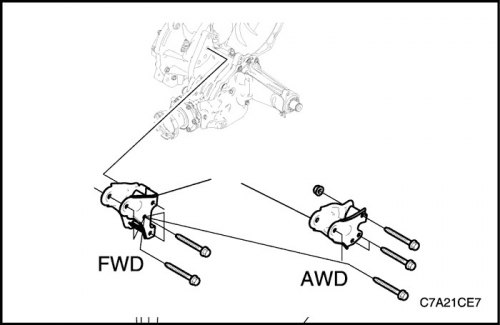

6. Снять кронштейн задней подвески коробки передач с главной передачей в сборе.

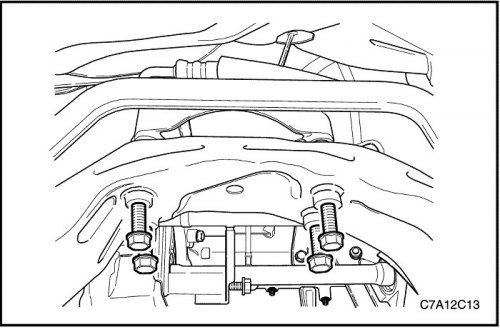

7. Открутить стопорные болты задней подвески коробки передач с главной передачей в сборе от опоры.
8. Демонтировать заднюю подвеску коробки передач с главной передачей в сборе.
Процедура установки
1. Установить заднюю подвеску коробки передач с главной передачей в сборе на опору.
Затянуть
Затянуть стопорные болты задней подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 lb-ft).
2. Установить кронштейн задней подвески коробки передач с главной передачей в сборе на коробке передач.
Затянуть
Затянуть стопорные болты кронштейна задней подвески коробки передач с главной передачей в сборе моментом 90 Н·м (66 lb-ft).
Внимание! Перед затяжкой стяжного болта задней подвески коробки передач с главной передачей в сборе, для правильной установки передвигать узел двигателя назад и вперед или из стороны в сторону.
3. Установить стяжной болт крепления задней подвески коробки передач с главной передачей в сборе.
Затянуть
Затянуть стяжной болт крепления задней подвески коробки передач с главной передачей в сборе к кронштейну моментом 90 Н·м (66 lb-ft).
4. Установить раздаточную коробку. См. Часть 5D. "Раздаточная коробка".
5. Удалить зажимное приспособление двигателя в сборе DW110-060.
6. Установить декоративную крышку двигателя. См. «Декоративная крышка двигателя» в этом разделе.
