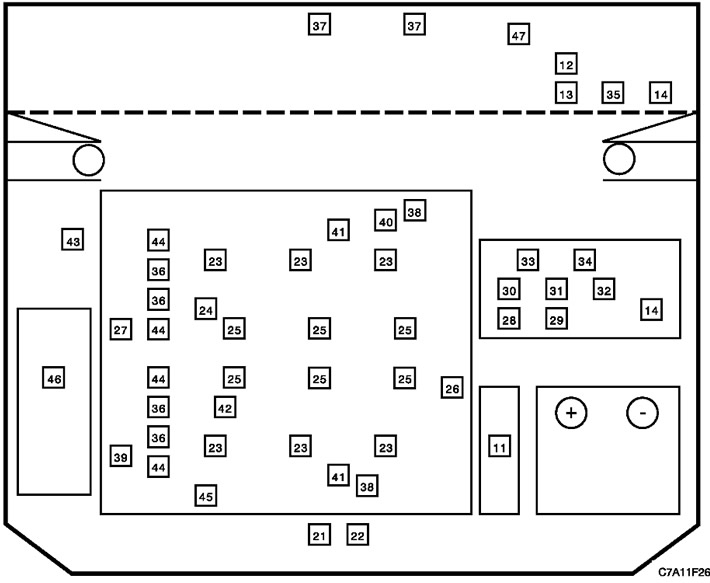

Расположение компонентов
Компоненты на жгуте проводов контроллера ЭСУД
11. Контроллер электронной системы управления двигателем (ЭСУД)
12. Диагностический разъем (DLC)
13. Контрольная лампа индикации неисправности (MIL)
14. Панель предохранителей (2)
Устройство, управляемое ЭСУД
21. Разъем основного вентилятора системы охлаждения
22. Разъем вспомогательного вентилятора системы охлаждения
23. Катушки зажигания (6)
24. Электромагнитный клапан продувки адсорбера СУПБ
25. Топливные форсунки (6)
26. Корпус дроссельной заслонки
27. Электромагнитный клапан изменения геометрии впускного коллектора (IMTC)
28. Реле стартера
29. Реле кондиционера
30. Главное реле
31. Реле основного вентилятора
32. Реле управления вентилятором
33. Реле вспомогательного вентилятора
34. Реле топливного насоса
35. Модуль педали акселератора
36. Соленоид привода регулирования фаз газораспределения (4)
37. Топливный насос
Информационные датчики
38. Управляющий нагреваемый датчик кислорода (2)
39. Датчик уровня масла
40. Датчик положения коленвала (CKP)
41. Датчик детонации (2)
42. Датчик температуры охлаждающей жидкости двигателя (ECT)
43. Датчик массового расхода воздуха (MAF)
44. Датчик положения распредвала (CMP) (4)
45. Датчик давления моторного масла
Подключен не контроллер ЭСУД
46. Узел воздушного фильтра
47. Узел адсорбера системы улавливания паров бензина (под автомобилем, перед топливным баком)
