Необходимое оборудование
DW 110–060 Зажимное приспособление для двигателя
Процедура снятия

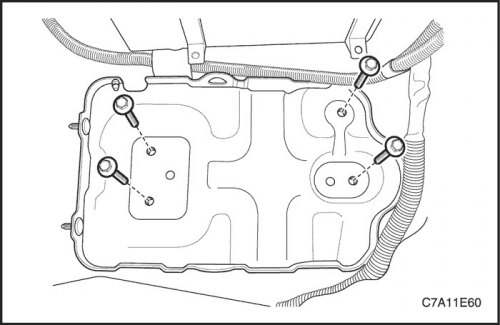

1. Снимите аккумуляторную батарею и полку аккумуляторной батареи. См. раздел 1Е2, электрооборудование двигателя - FAM II 2.4D.
Внимание! Поднять двигатель настолько, чтобы снять нагрузку с подвески коробки передач в сборе, иначе может произойти повреждение подвески и отказ подъемного оборудования.

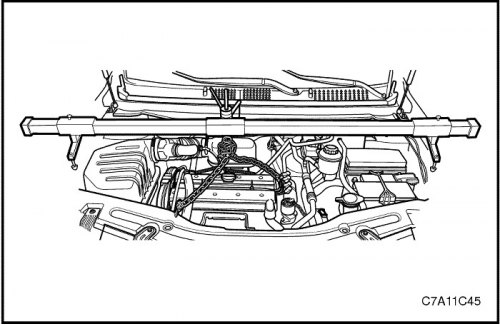

2. Подпереть узел двигателя, используя зажимное приспособление для двигателя DW110-060.

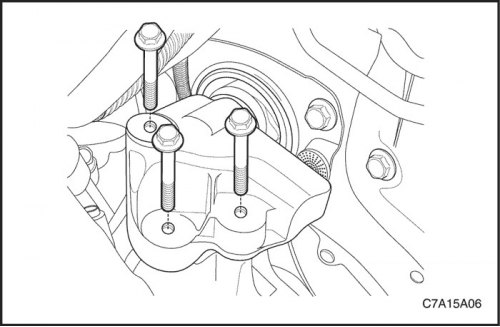

3. Открутить стопорные болты кронштейна подвески коробки передач с главной передачей в сборе от коробки передач.

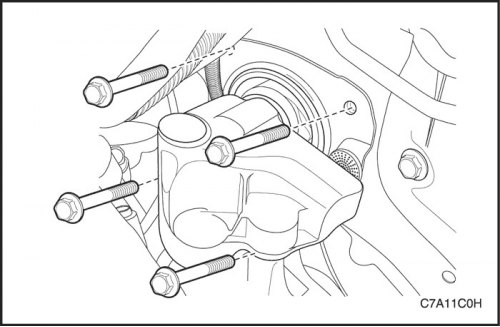

4. Открутить стопорные болты узла подвески коробки передач с главной передачей в сборе с левого переднего продольного элемента конструкции.
5. Демонтировать узел подвески коробки передач с главной передачей в сборе.
Процедура установки
1. Установить узел подвески коробки передач с главной передачей в сборе.
Затянуть

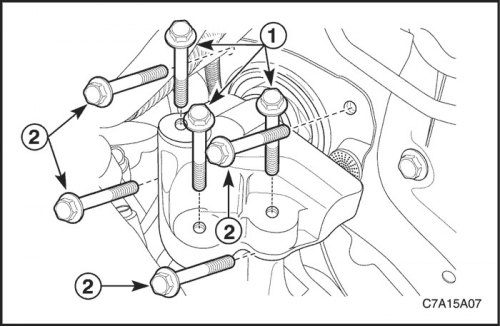

Затянуть стопорные болты (2) узла подвески коробки передач с главной передачей в сборе моментом 37 Н·м (27 фунт-футов).
Затянуть стопорные болты (1) крепления кронштейна подвески коробки передач с главной передачей в сборе моментом 50 Н·м (37 фунт-футов).
2. Удалить зажимное приспособление двигателя в сборе DW110-060.
3. Установить аккумуляторную батарею и полку аккумуляторной батареи. См. раздел 1Е2, электрооборудование двигателя - FAM II 2.4D.
