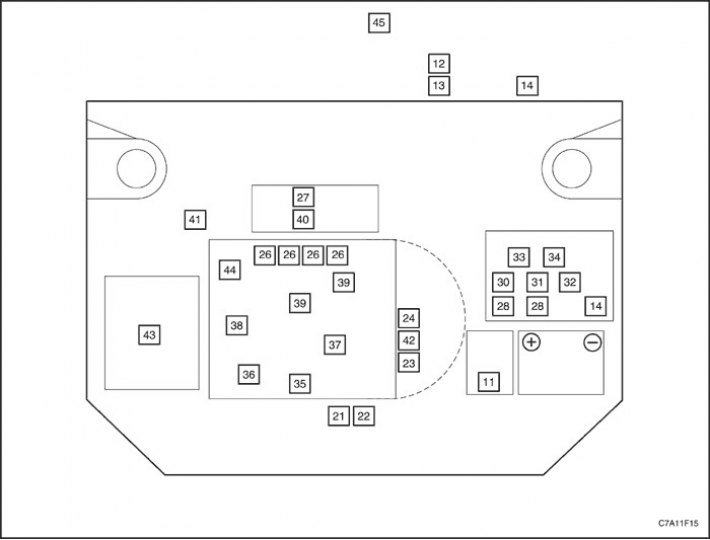

Расположение компонентов
Компоненты на жгуте проводов контроллера ЭСУД
11. Контроллер электронной системы управления двигателем (ЭСУД)
12. Колодка диагностики
13. Контрольная лампа индикации неисправности
14. Блок предохранителей (2)
Устройство, управляемое ЭСУД
21. Разъем главного вентилятора системы охлаждения
22. Разъем вспомогательного вентилятора системы охлаждения
23. Клапан рециркуляции отработавших газов (EGR)
24. Катушка прямой системы зажигания
25. Электромагнитный клапан управления продувкой адсорбера СУПБ
26. Топливные форсунки (4)
27. Корпус дроссельной заслонки с электронным управлением
28. Реле стартера
29. Реле кондиционера
30. Главное реле
31. Реле главного вентилятора
32. Реле управления вентилятором
33. Реле вспомогательного вентилятора
34. Реле топливного насоса
Информационные датчики
35. Управляющий датчик кислорода (с электронагревателем)
36. Датчик положения коленчатого вала (CKP)
37. Диагностический датчик кислорода (с электронагревателем)
38. Датчик положения распределительного вала (СМР)
39. Датчик детонации
40. Датчик абсолютного давления в коллекторе (МАР)
41. Датчик температуры впускного воздуха (IAT)
42. Датчик температуры охлаждающей жидкости (ЕТС)
Подключен не контроллер ЭСУД
43. Узел воздухоочистителя
44. Датчик давления моторного масла
45. Узел адсорбера системы улавливания паров бензина (под автомобилем, перед топливным баком)
