Процедура снятия
Внимание! Не допускается курение или использование открытого огня в местах выполнения работ на топливной системе. При выполнении работ на топливной системе следует отсоединить отрицательный кабель аккумуляторной батареи, за исключением тех проверок, когда требуется напряжение батареи.

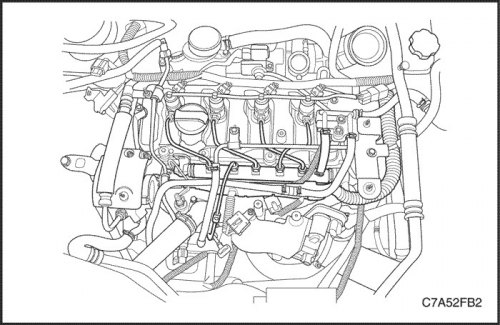

1. Снять топливопроводы высокого давления. См. «Подающие топливопроводы высокого давления» в этом разделе.

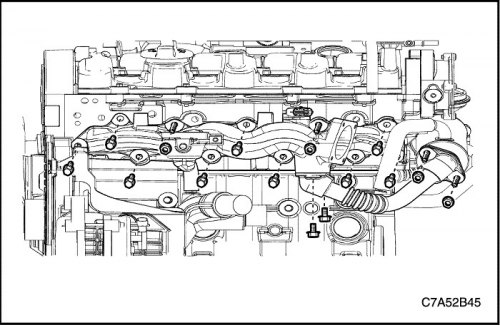

2. Снимите впускной коллектор. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".

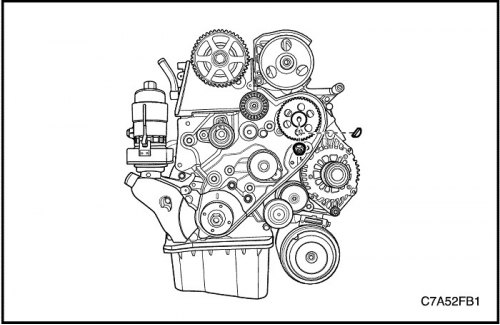

3. Снимите приводной ремень газораспределительного механизма. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".
4. Демонтировать насос рулевого управления с гидроусилителем. Следуйте разделу 6В, Насос рулевого управления с усилителем.
Внимание! Сразу же после снятия топливопроводов надеть колпачок на сгонную муфту насоса впрыска во избежание загрязнения пылью. Даже небольшое количество пыли может забить форсунки.
5. Снять звездочку насоса впрыска вместе с сегментной шпонкой.

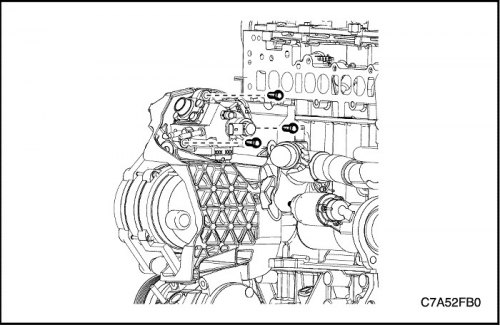

6. Снять насос впрыска в сборе.
Процедура установки
Важно: Топливопроводы нельзя использовать повторно. При повторном использовании загрязненные трубки могут привести к повреждению форсунок или течи трубок.
Внимание! Не продувать воздухом из пульверизатора внутри сгонных муфт форсунок, насоса впрыска и резьбовых соединений трубок общей топливной рампы. При загрязнении протереть пыльный участок промасленной бумагой.
Внимание! Не протирать салфетками внутри сгонных муфт форсунок, насоса впрыска и резьбовых соединений трубок общей топливной рампы. При загрязнении протереть пыльный участок промасленной бумагой.
1. Установить насос впрыска в сборе.
Затянуть
Затянуть болты насоса впрыска до 30 Н·м (22,1 фунт-фута).
2. Вставить сегментную шпонку в паз ведущего вала насоса впрыска.
3. Установить звездочку насоса впрыска.
4. Завернуть гайку звездочки насоса впрыска вручную.

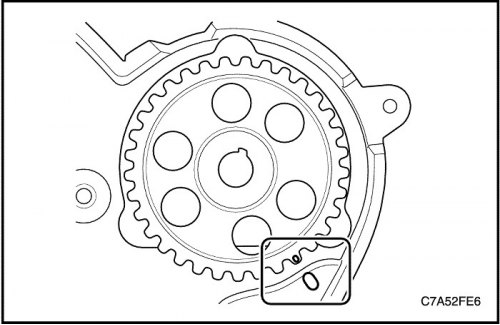

5. Совместить метку на звездочке и метку на задней крышке приводного ремня ГРМ.
6. Установить и выровнять приводной ремень ГРМ. См. Раздел 1B, "Механическая система двигателя - 2.0 Дизель".
7. Завернуть гайку звездочки насоса впрыска.
Затянуть
Затяните гайку звездочки насоса для впрыска топлива до 70 Н·м (51,6 фунт-фута).
8. Выполнить прокачку топлива. См. «Прокачка топлива» в этом разделе.
