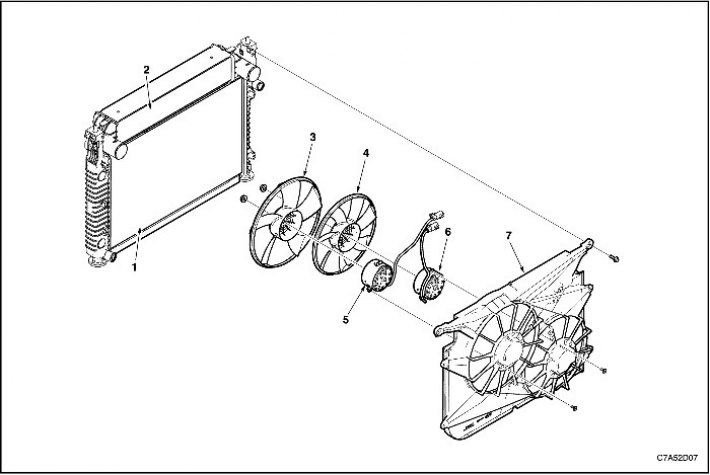

Радиатор и вентилятор
1. Радиатор
2. Охладитель нагнетаемого воздуха
3. Лопатки основного вентилятора системы охлаждения
4. Лопатки вспомогательного вентилятора системы охлаждения
5. Двигатель главного вентилятора системы охлаждения
6. Двигатель вспомогательного вентилятора системы охлаждения
7. Кожух вентилятора системы охлаждения

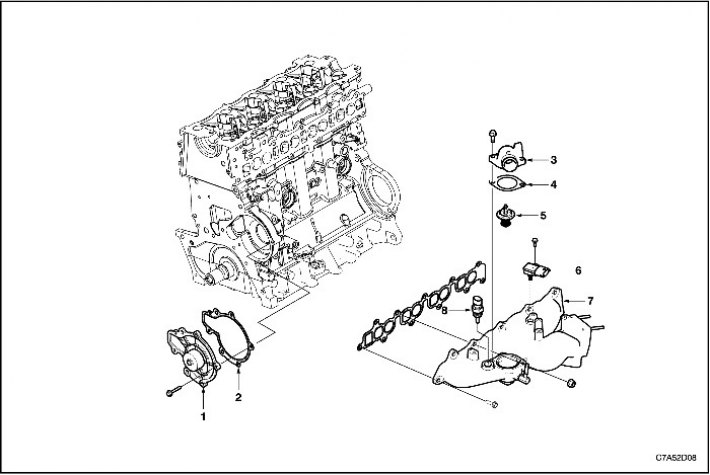

Водяной насос и термостат
1. Водяной насос
2. Прокладка корпуса водяного насоса
3. Корпус термостата
4. Прокладка термостата
5. Термостат
6. Датчик T-MAP
7. Датчик температуры охлаждающей жидкости

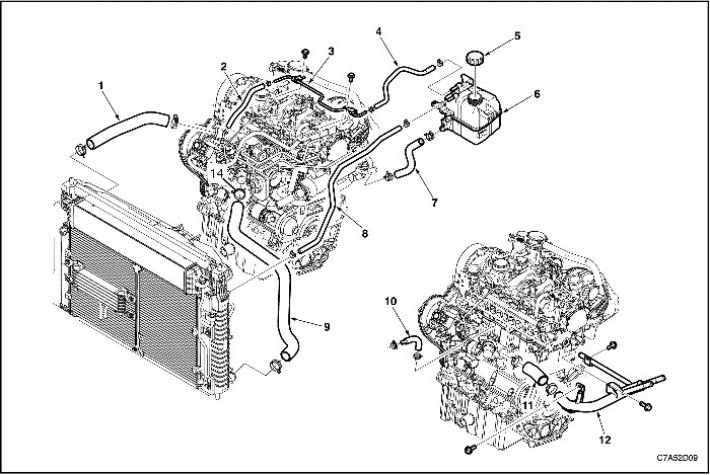

Контур охлаждения
1. Верхний шланг радиатора
2. Перепускной шланг термостата
3. Перепускная трубка термостата
4. Перепускной шланг расширительного бачка к термостату
5. Крышка расширительного бачка
6. Расширительный бачок
7. Шланг расширительного бачка
8. Обратный шланг радиатора к расширительному бачку
9. Нижний шланг радиатора
10. Перепускной шланг водяного насоса
11. Впускной шланг водяного насоса
12. Водяная трубка
