1) Содержание электрической схемы (цепь)
|
ПОЗИЦИЯ
|
ОБЪЯСНЕНИЕ
|
|
A
|
- Верхние горизонтальные линии: электропитание, блок питания Линии электропитания : 30, 15, 15А, 15С |
|
В
|
- EF7, или AF3 или F2
|
|
C
|
- Разъем (X101~X902)
|
|
D
|
- Соединение жгута проводов
|
|
Е
|
Внутренняя цепь компонента (реле) (наименование компонента, номер контакта) |
|
F
|
- Внутренняя цепь компонента (контроллер) (наименование компонента, номер контакта и цепь проводки) |
|
G
|
Цвет жгута проводов |
|
Н
|
- Колодка жгута массы
|
|
I
|
- Нижняя горизонтальная линия: Линия заземления
|
2. Условные обозначения цепи
|
УСЛОВНОЕ
ОБОЗНАЧЕНИЕ
|
ЗНАЧЕНИЕ
|
|
X
|
Разъем
|
|
Е
|
Предохранитель в блоке предохранителей в моторном отсеке,
|
|
A
|
Предохранитель в блоке предохранителей в моторном отсеке, доп.
|
|
F
|
Предохранитель в блоке предохранителей на приборной панели
|
|
G
|
Масса
|
|
J
|
контактная колодка
|
3. Назначение линий электропитания (номер)
|
Номер блока питания
|
Состояние блока питания
|
|
15
|
Питание от аккумуляторной батареи (B+) при зажигании в положении "ON" и "ST" (IGN II/III)
|
|
15A
|
Питание от аккумуляторной батареи (B+) при зажигании в положении "ON" (IGN II)
|
|
30
|
Питание от аккумуляторной батареи (B+) напрямую, независимо от положения зажигания
|
|
31
|
Масса соединена с аккумуляторной батареей (-)
|
4. Цветовая маркировка жгутов проводов
|
Сокращение
|
Цвет
|
Сокращение
|
Цвет
|
|
BN
|
Коричневый
|
L-BU
|
Светло-голубой
|
|
GN
|
Зеленый
|
RD
|
Красный
|
|
VT
|
Фиолетовый
|
BU
|
Синий
|
|
PK
|
Розовый
|
YE
|
Желтый
|
|
WH
|
Белый
|
GY
|
Серый
|
|
Or
|
Оранжевый
|
BK
|
Черный
|
|
L-GN
|
Светло-зеленый
|

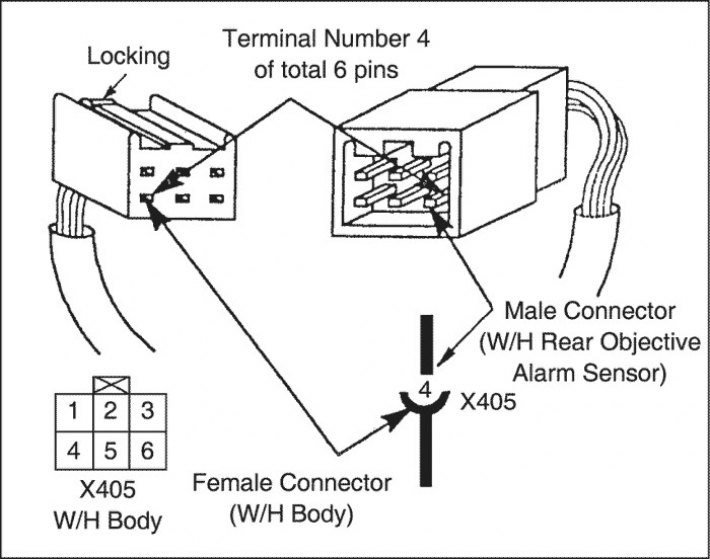

5. Как проверить номер контакта разъема
Номер контакта указан соответственно номеру разъема. Пример: контакт номер 4 разъема X405
