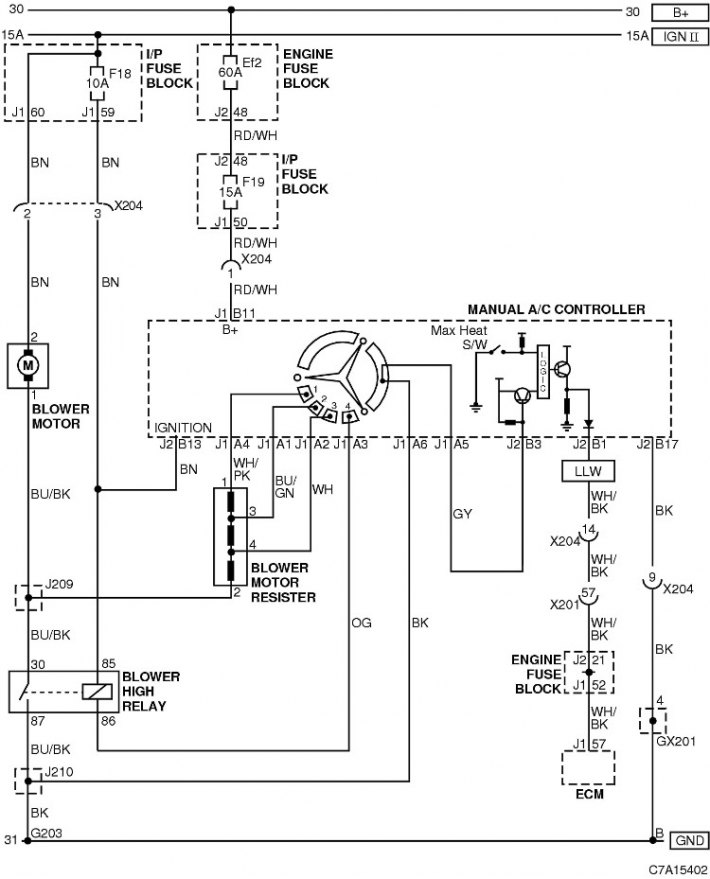

1) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ И ЭЛЕКТРОВЕНТИЛЯТОРА
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X101 (36-контактн., черный) | Двигатель - кузов | За блоком предохранителей в моторном отсеке |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |
| GX201 (черный/серый) | Приборная панель | За рулевой колонкой - внизу |
| G203 | FATC | Внутри приборной панели слева |

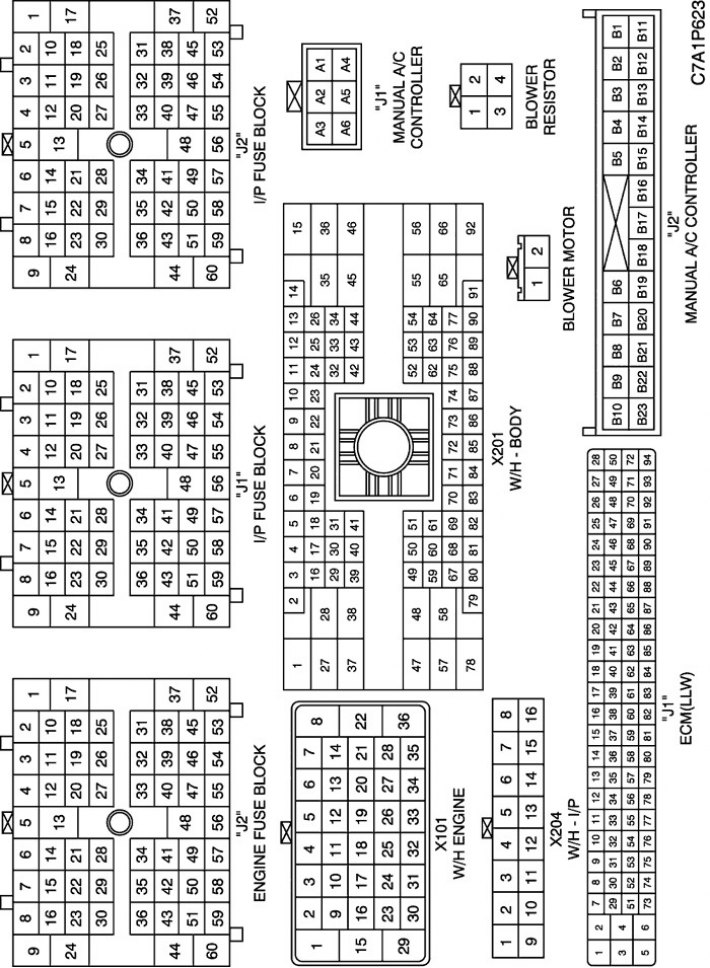

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

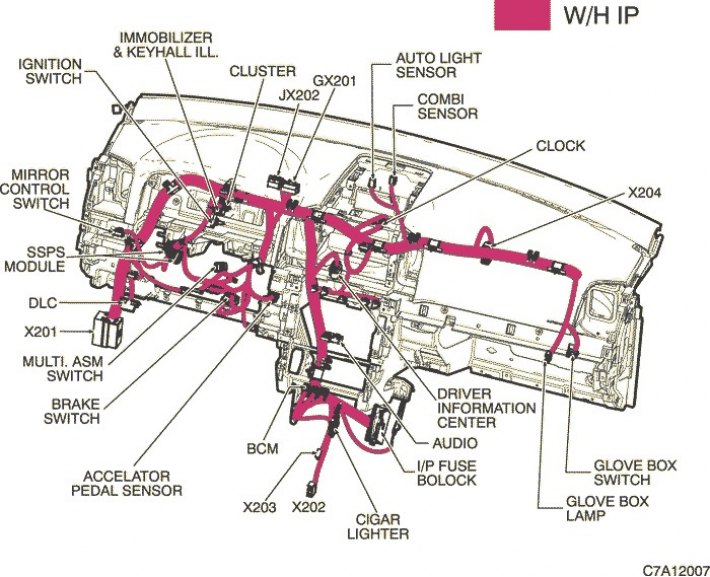

Ж/П ПРИБОРНАЯ ПАНЕЛЬ

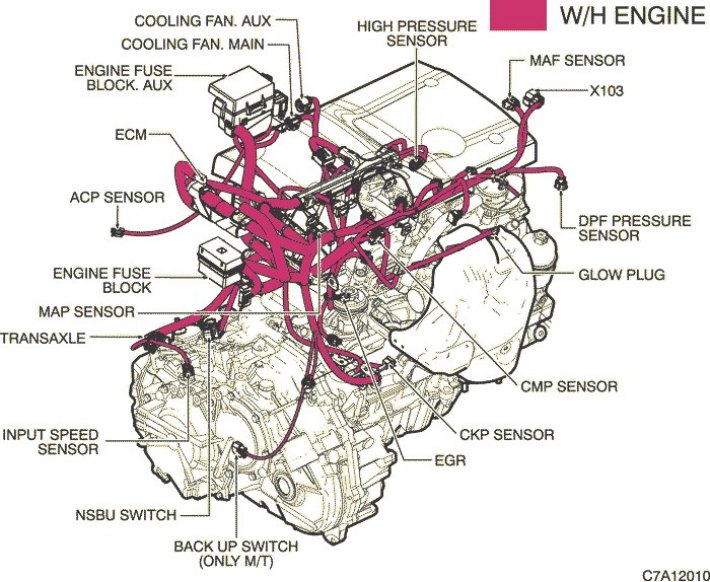

Ж/П ДВИГАТЕЛЬ (LLW)

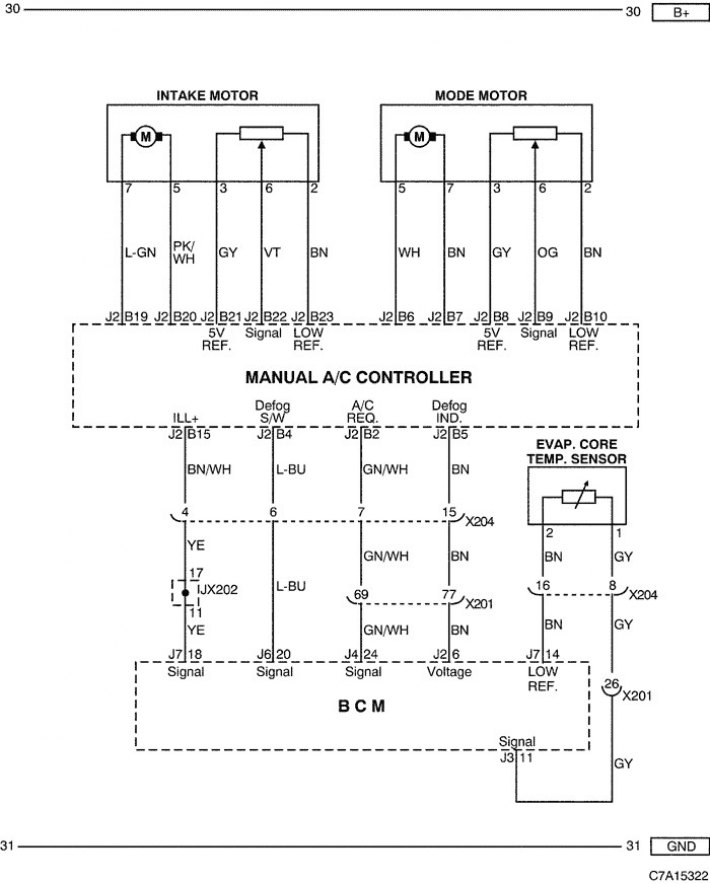

2) ЦЕПЬ ЭЛЕКТРОПРИВОДА ВПУСКА, ЭЛЕКТРОПРИВОДА РЕЖИМА И ДАТЧИКА ТЕМПЕРАТУРЫ СЕРДЦЕВИНЫ ИСПАРИТЕЛЯ
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| X201 (92-контактн., черный) | Кузов - приборная панель | Внизу передней стойки |
| X204 (16-контактн., черный) | Приборная панель - автоматическое регулирование температуры | За FATC |

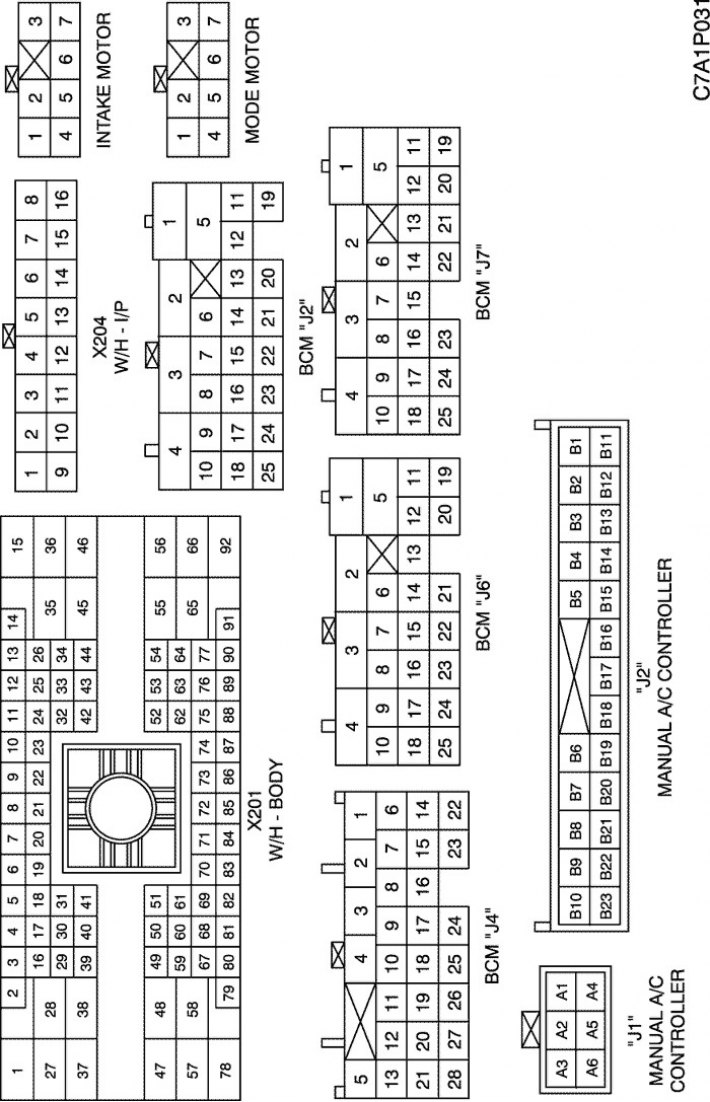

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

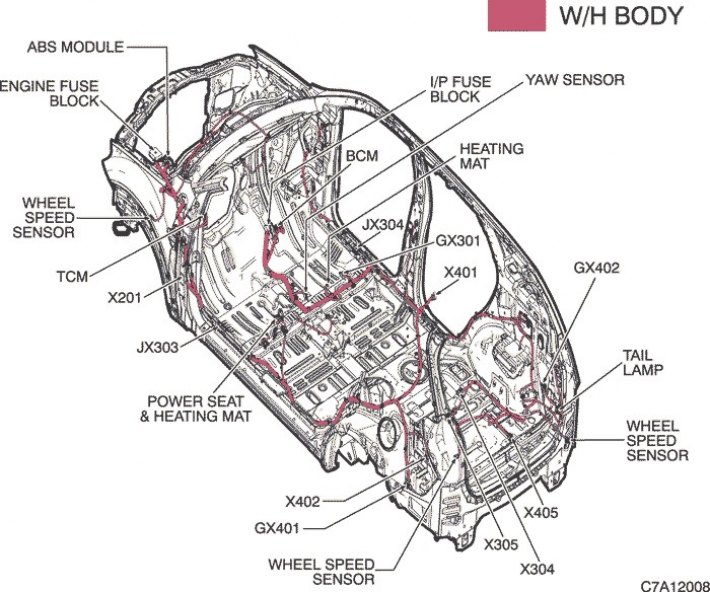

Ж/П КУЗОВ
Ж/П ПРИБОРНАЯ ПАНЕЛЬ

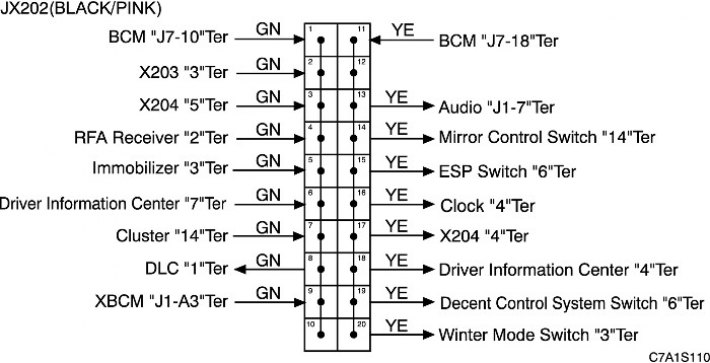

г. КОНТАКТНАЯ КОЛОДКА
