Каптива 1 (2006-2018)

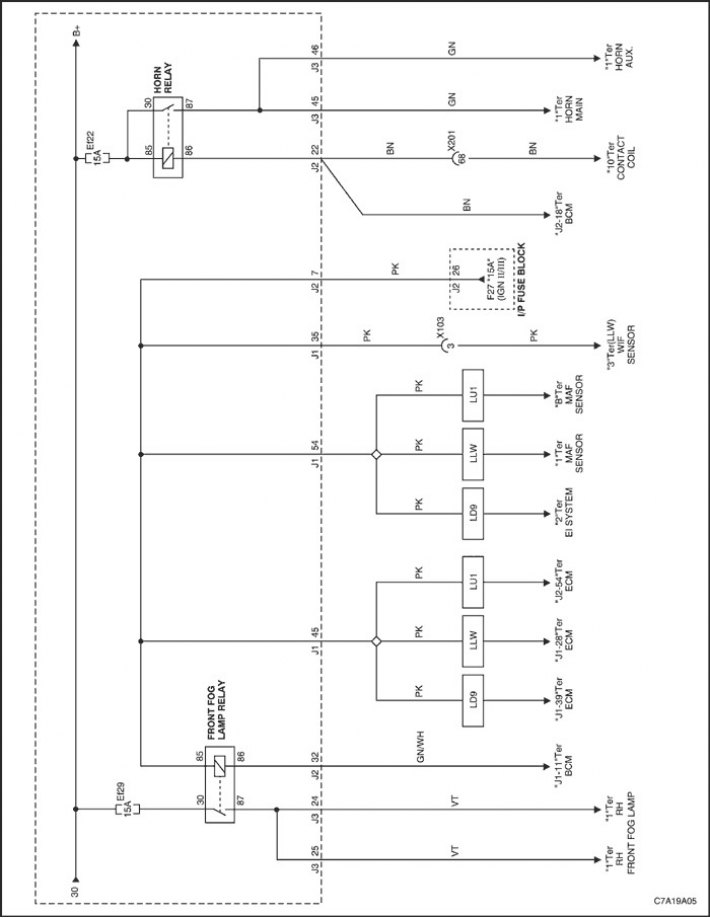

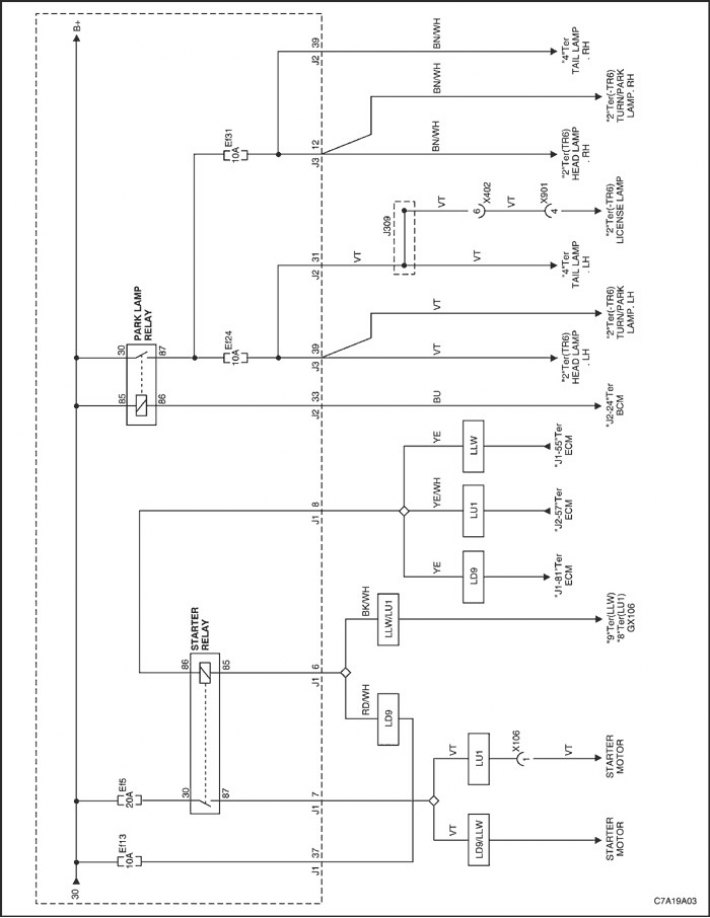

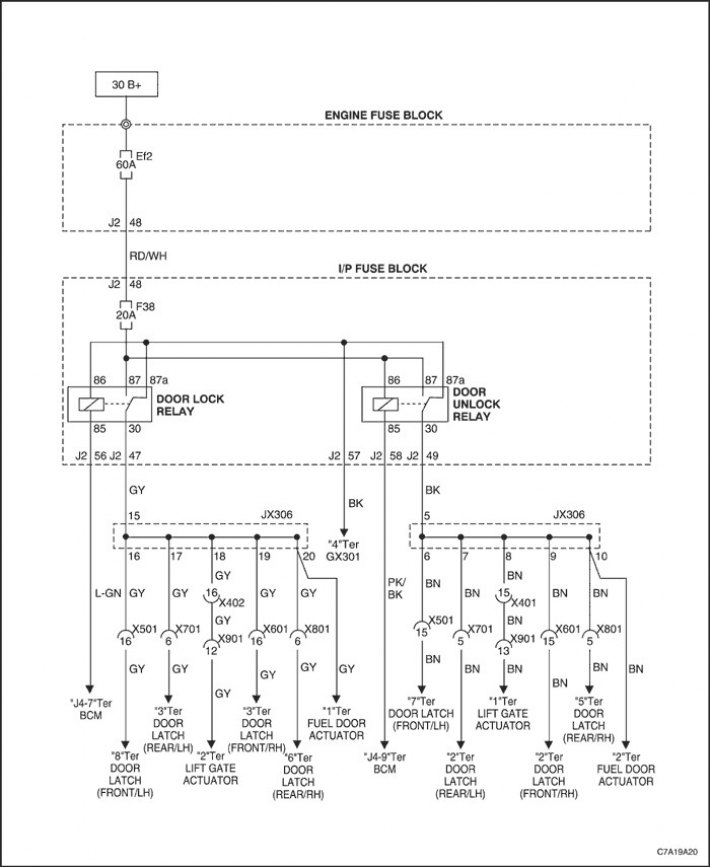

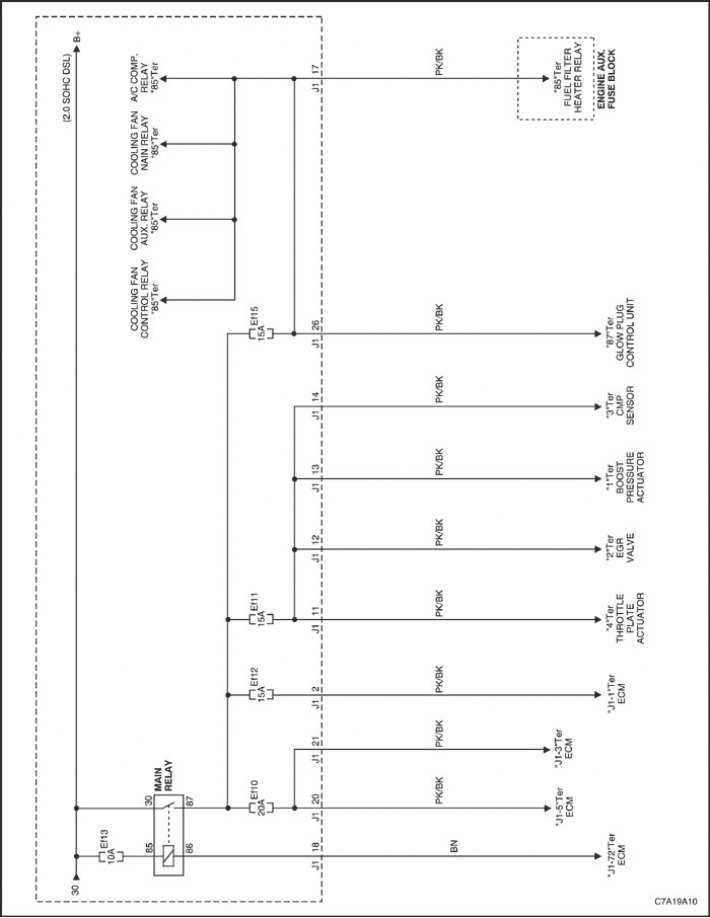

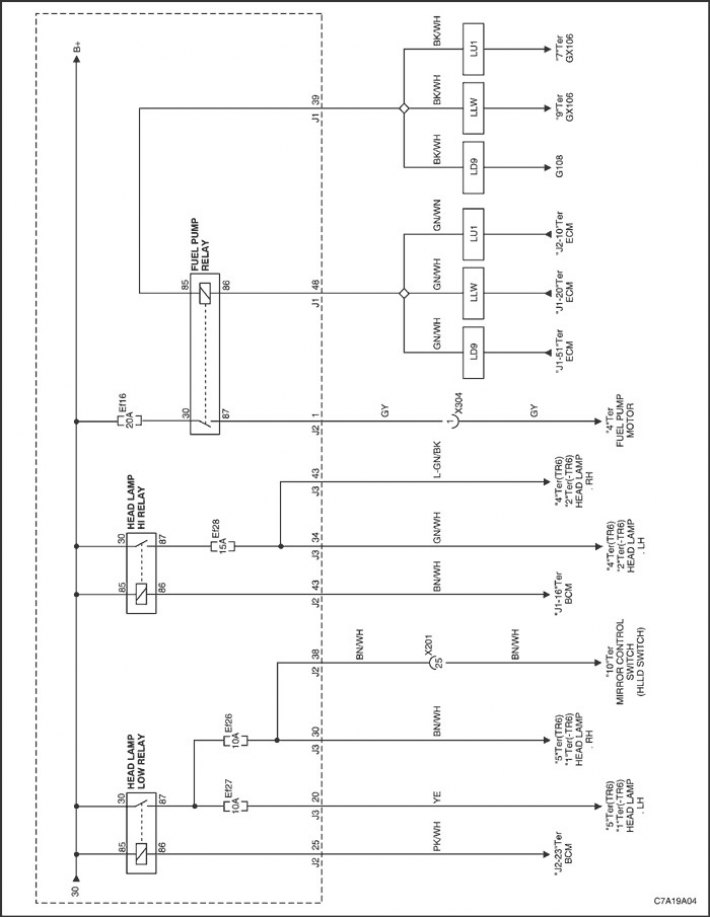

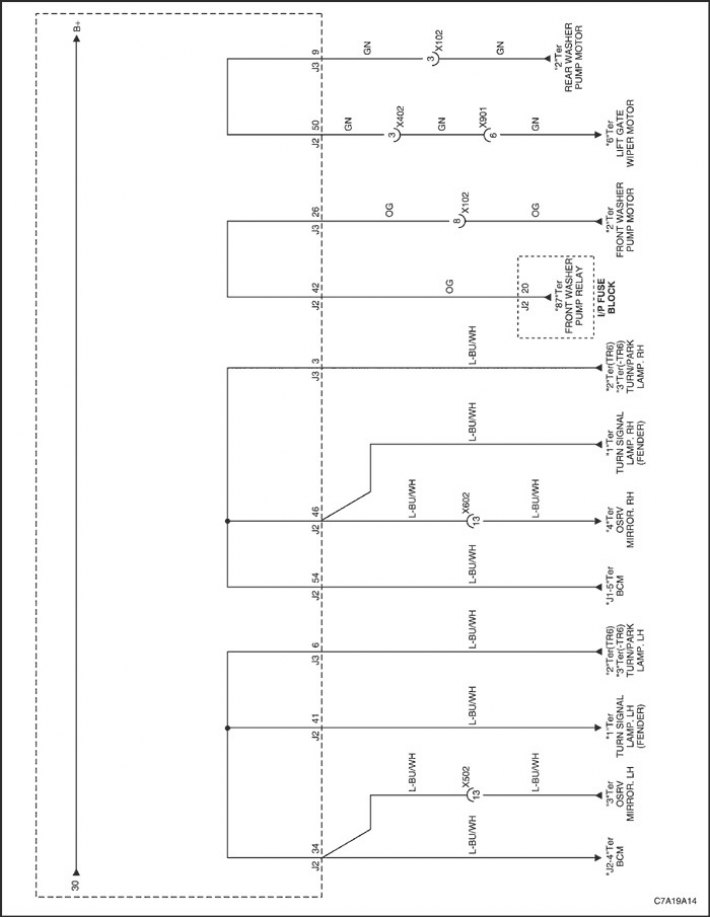

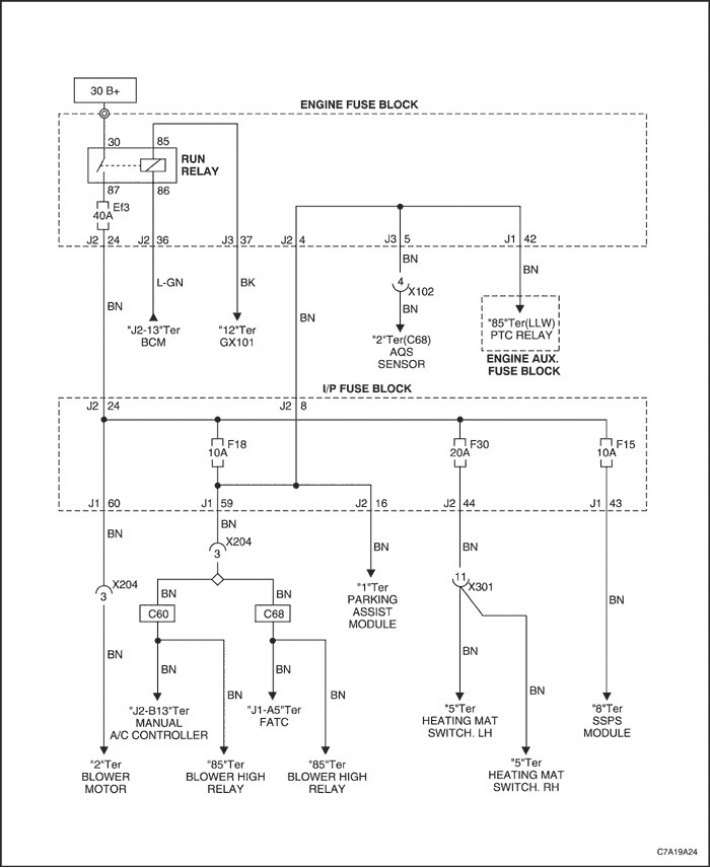

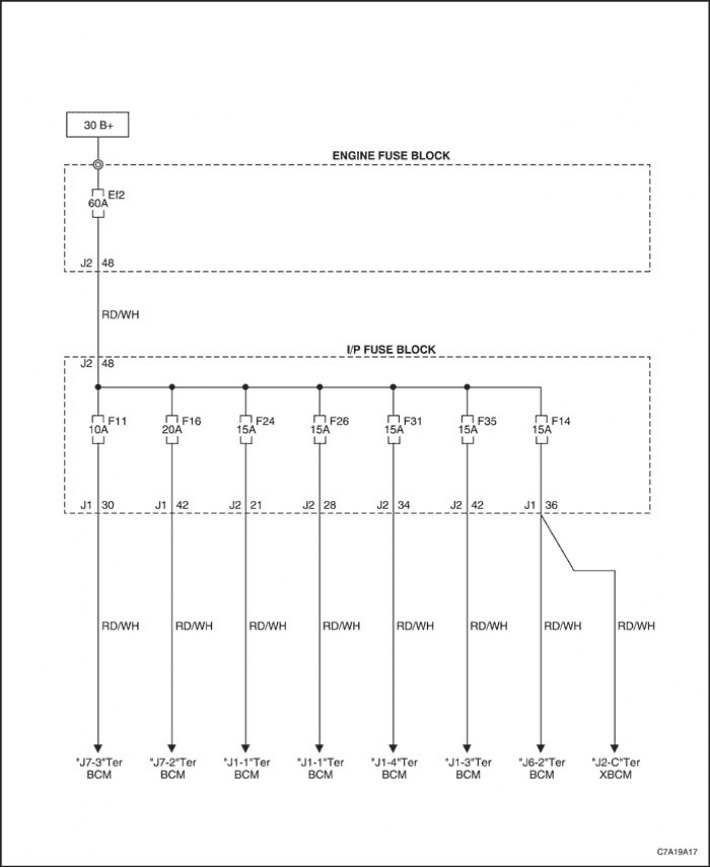

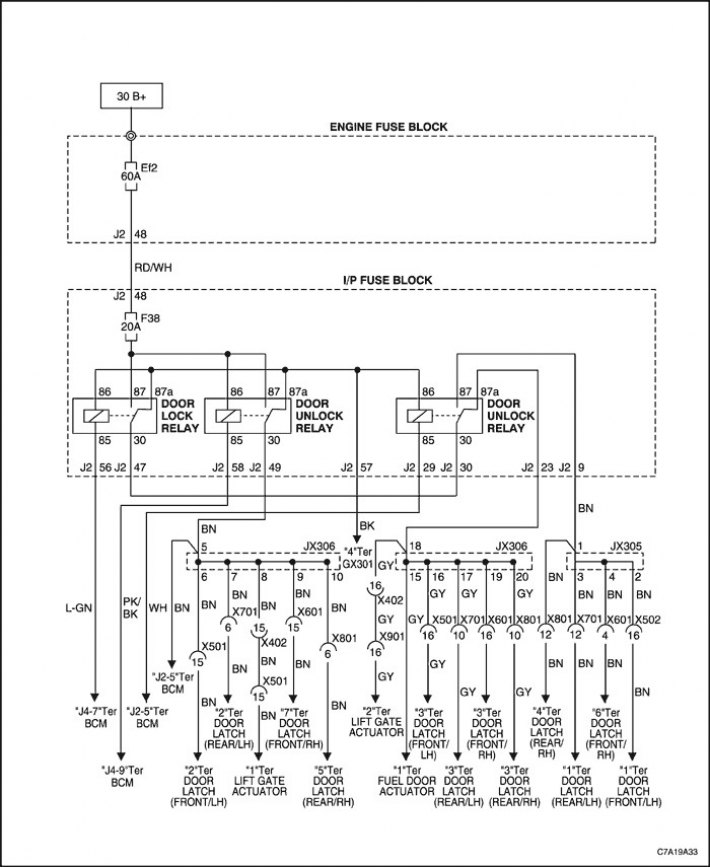

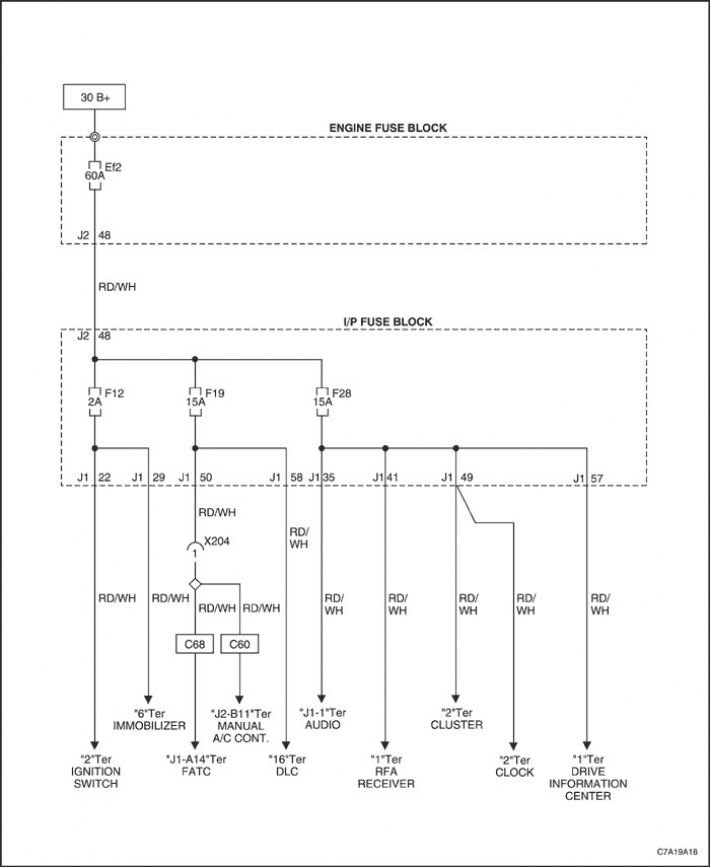

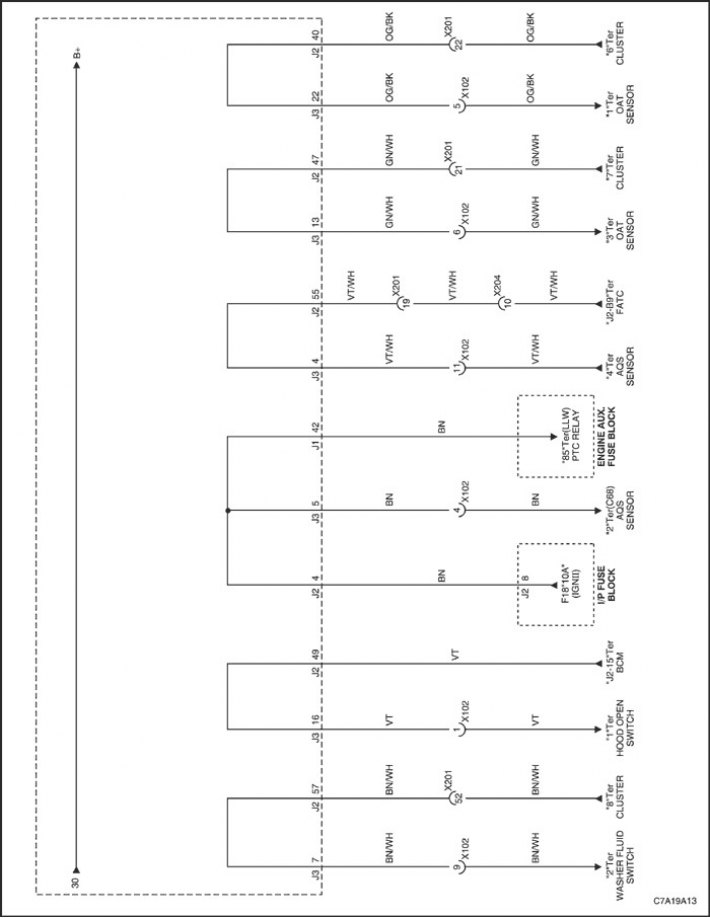

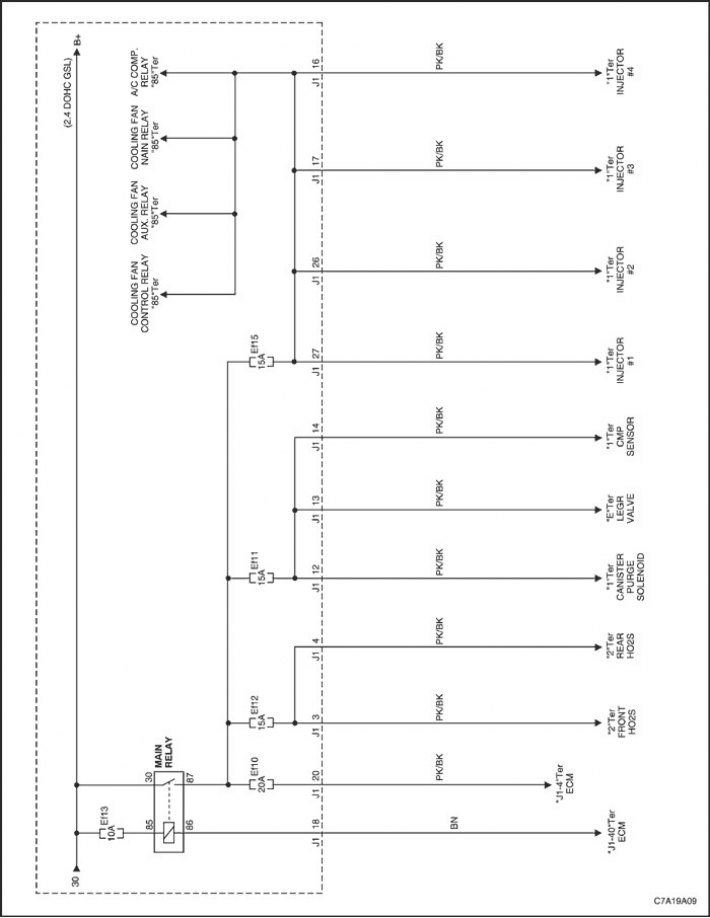

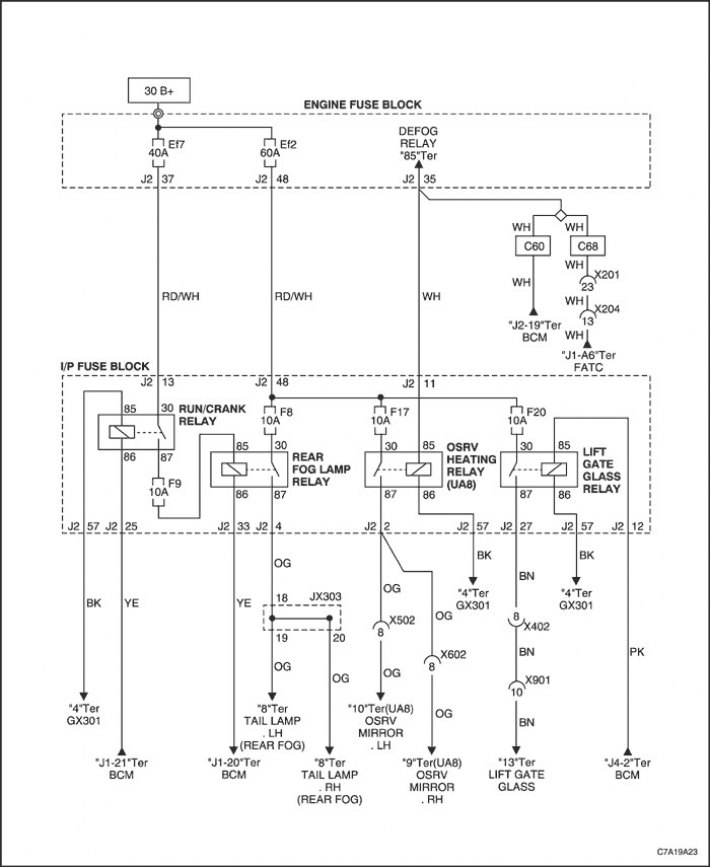

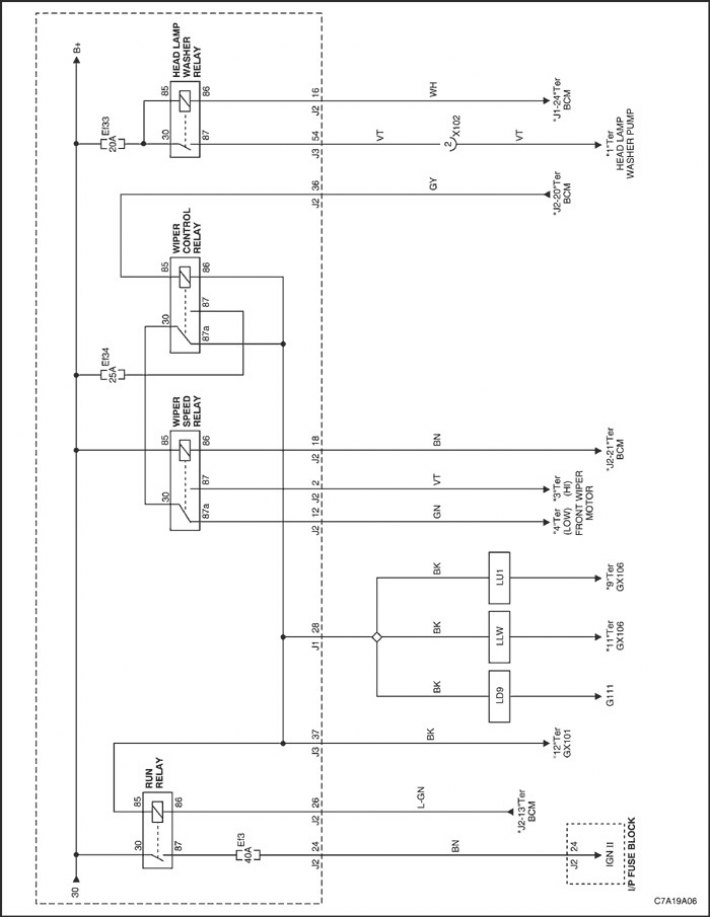

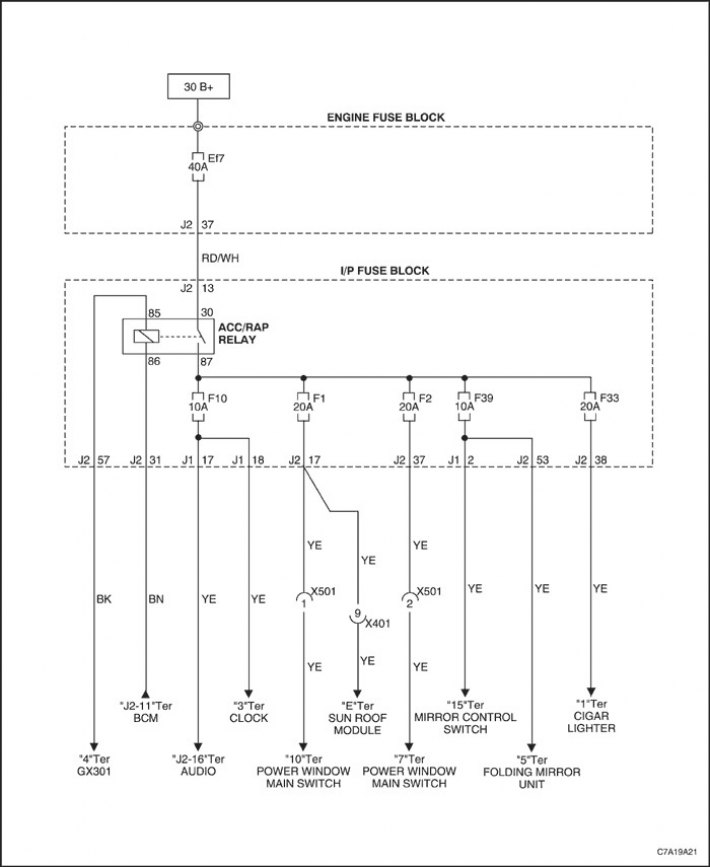

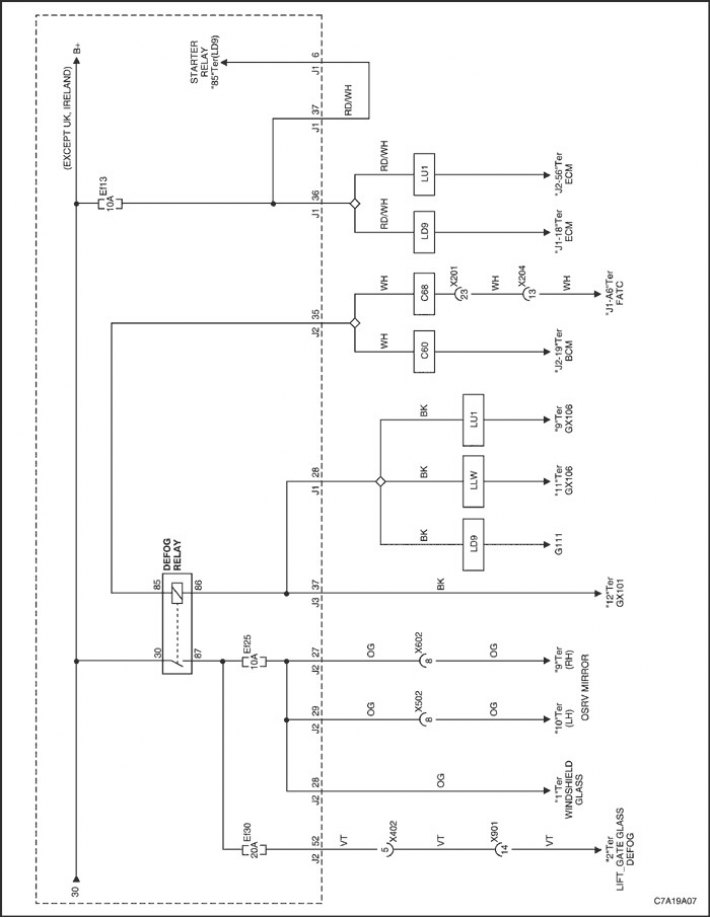

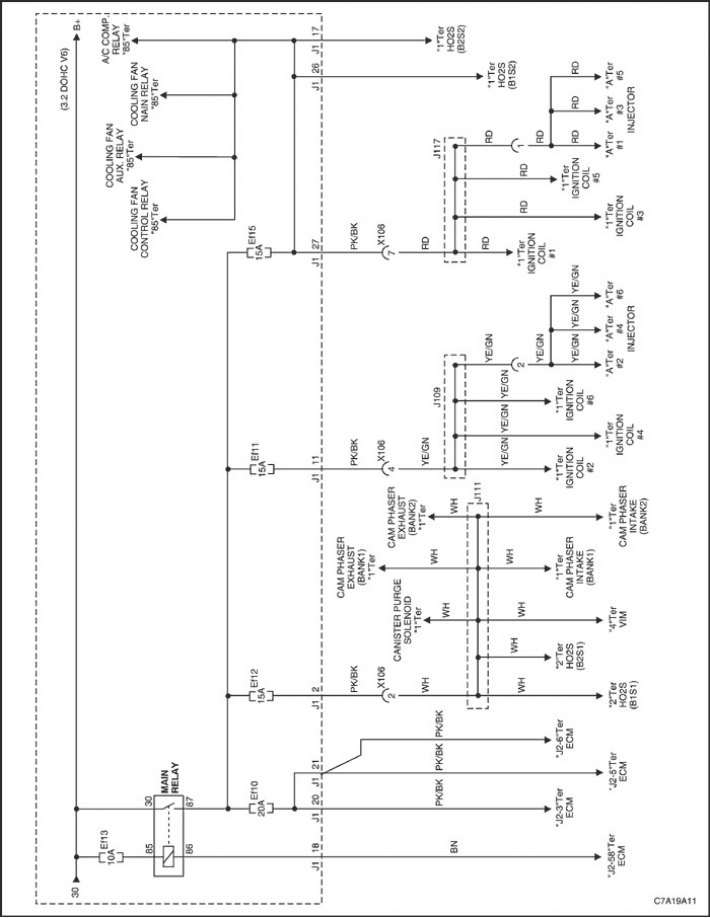

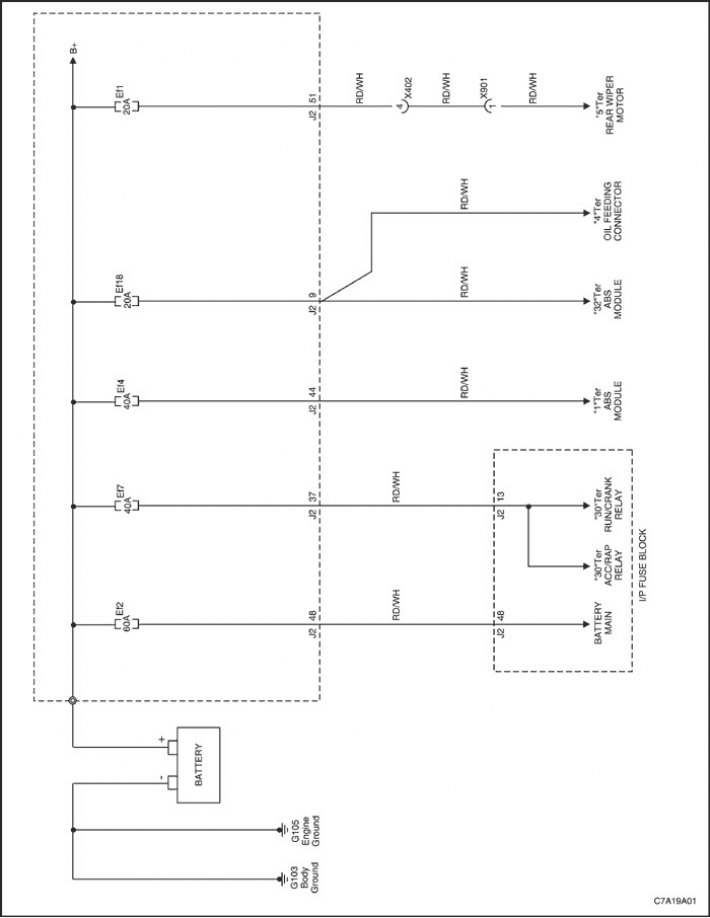

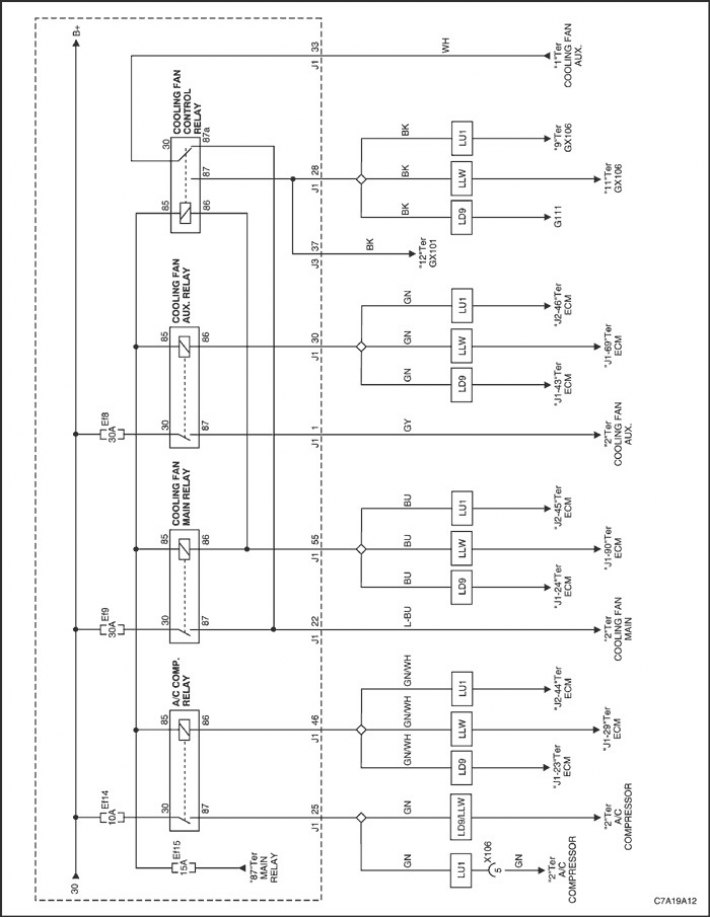

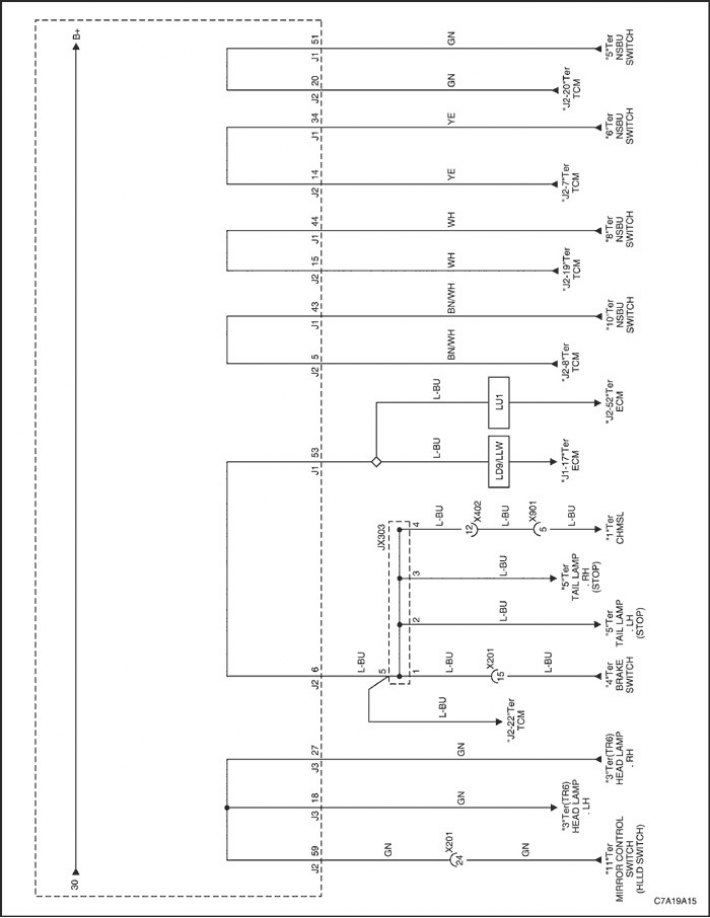

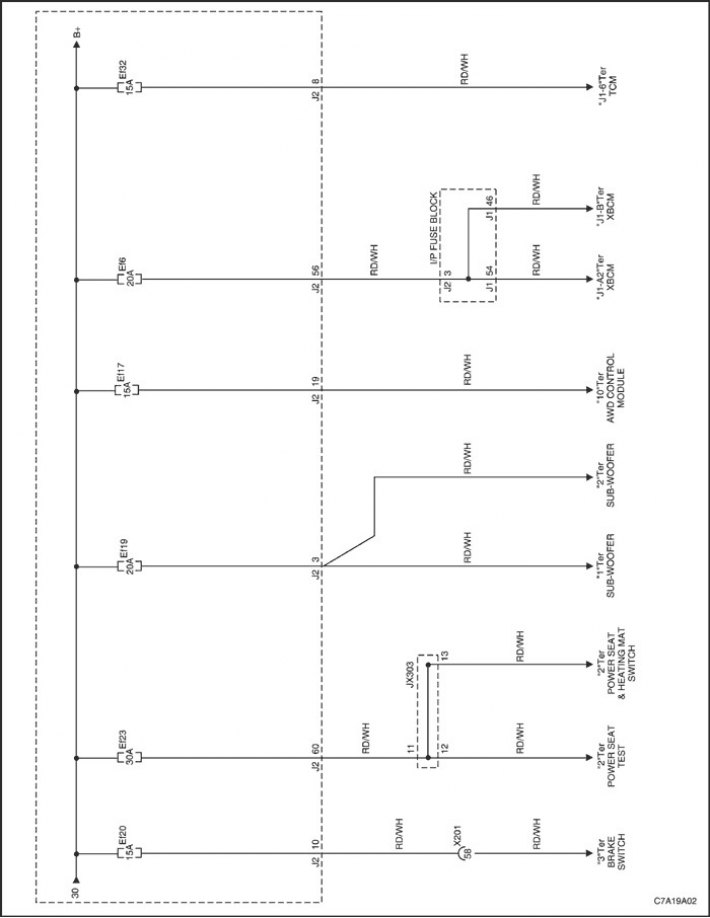

Схема распределения электроэнергии

Эта статья доступна на английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском
