Общее описание и работа иммобилизатора

Замена ключей

Если в наличии нет нужного числа запомненных главных ключей для выполнения процедуры добавления ключей, необходимо выполнить процедуру программирования ключа.

Добавление ключей

Важно:

• Для начала этой процедуры требуется наличие запомненного главного ключа.
• Всего для одного автомобиля может быть запрограммировано до 10 главных или служебных ключей.
• Эта процедура служит только для добавления ключей. Эта процедура не удаляет запомненные ранее ключи.
• Ключи, подготовленные для запоминания, должны иметь механическую конфигурацию, аналогичную текущему ключу.
• Если необходимо запомнить более одного служебного ключа, непосредственно перед каждым служебным ключом должен следовать запомненный главный ключ.

1. С помощью ранее запомненного главного ключа включить зажигание, не запуская двигатель.

2. Выключить зажигание и вынуть ключ.

3. В течение 4 секунд вставить ключ, который нужно запомнить.

Включить зажигание, не запуская двигатель. После этого автомобиль запомнит новый ключ.

Программирование частей противоугонной системы

Важно: После замены контроллера противоугонной системы (TDM), перед процедурой программирования ключей необходимо выполнить процедуру настройки нового контроллера противоугонной системы.

Настройка нового контроллера противоугонной системы

В главном меню диагностического прибора выбрать систему сервисного программирования, затем выполнить инструкции на экране.

Процедура кодировки ключей.

Важно: Для выполнения первой процедуры запоминания ключей необходимо использовать только главный ключ. Если вначале использовать служебный ключ, контроллер TDM не позволит запомнить дополнительные ключи.

Эту процедуру необходимо выполнять после замены любого из следующих компонентов:

• ключи автомобиля;
• контроллер TDM;
• контроллер ECM.

Важно: После замены контроллера TDM, перед процедурой программирования ключей необходимо выполнить процедуру настройки нового контроллера противоугонной системы.

В главном меню диагностического прибора выбрать систему сервисного программирования, затем выполнить инструкции на экране.

Система предотвращения кражи

Система предотвращения кражи (CTD) в активизированном состоянии предназначена для предотвращения кражи имущества из автомобиля путем включения прерывистого звукового сигнала и мигания наружных фонарей в течение приблизительно 30 секунд при обнаружении несанкционированного доступа в автомобиль. Однако, система CTD не влияет на пуск двигателя.

При активизированной системе CTD несанкционированным доступом считается одно из следующих действий.

• Открытие заднего отделения без использования системы дистанционного управления замками.
• Открытие любой двери без ее отпирания с помощью пульта дистанционного управления замками.

В состав системы входят следующие части:

• контроллер кузова;
• выключатели открытия дверей;
• выключатель открытия двери заднего отделения.

Активизация системы CTD

Важно: Система предотвращения кражи (CTD) может быть активизирована с открытыми окнами или крышей.

Чтобы активизировать систему, нужно выполнить следующие действия.

1. Выключить зажигание.

2. Выйти из автомобиля.

Важно: Система не активизируется, если запереть двери вручную. Для активизации системы CTD необходимо использовать пульт дистанционного управления замками.

3. Запереть двери нажатием кнопки LOCK (ЗАПЕРЕТЬ) на пульте управления. Система перейдет в режим задержки активизации и не запустит таймер активизации до тех пор, пока не будут закрыты все двери. Индикатор безопасности быстро мигает, система CTD в это время в открытом состоянии. Система CTD перейдет в запертое состояние, когда будет закрыта последняя дверь.

В запертом состоянии индикатор безопасности горит непрерывно. Если кнопка LOCK нажата после того, как закрыты все двери автомобиля, открытое состояние пропускается, и система перейдет непосредственно в запертое состояние с горящим непрерывно индикатором безопасности.

4. Система активизируется приблизительно через 30 секунд после перехода в запертое состояние. Когда индикатор начнет медленно мигать, система активизирована. Иначе, если повторно нажать кнопку LOCK на пульте дистанционного управления замками, система активизируется немедленно, пропуская 30-секундную задержку.

Запирание автомобиля без активизации системы CTD.

Запирание автомобиля можно осуществить без активизации системы предотвращения кражи (CTD), вручную заперев дверные замки автомобиля.

Отключение активизированной системы/выключение тревожной сигнализации

Если система была активизирована с помощью пульта дистанционного управления, ее необходимо отключить.

Важно: Отпирание дверей вручную не отключает режим активизации системы CTD. Кроме того, отсоединение аккумулятора или вынимание предохранителей не отключает режим активизиации, так как контроллер кузова (BCM) сохраняет состояние системы CTD в памяти.

Чтобы отключить систему CTD, необходимо выполнить следующие действия.

1. Нажать кнопку UNLOCK (ОТПЕРЕТЬ) на пульте дистанционного управления замками.

2. Вставить действительный ключ в замок зажигания и запустить двигатель.

Описание схемы CTD

Далее приведено описание всех компонентов, использующихся в системе предотвращения кражи (CTD).

Контроллер кузова (BCM)

Система CTD представляет собой внутреннюю функцию контроллера кузова (BCM), в котором для выполнения функций CTD используются данные, полученные по последовательной линии связи, и входные сигналы от различных выключателей.

Когда контроллер BCM обнаруживает несанкционированный доступ, он включает звуковой сигнал и наружные фонари.

Когда контроллер BCM обнаруживает несанкционированный доступ, вначале он переходит в режим отпугивания. Функция отпугивания выдает команду на короткие гудки звуковым сигналом. Если через 10 секунд несанкционированный доступ не прекращается, контроллер BCM переходит в режим тревожной сигнализации. Выдается прерывистый звуковой сигнал, и мигают фонари в течение 30 секунд. После 30-секундного периода тревожной сигнализации следует 10-секундная пауза. Затем система активизируется заново.

Выключатели открытия дверей

В системе CTD выключатели открытия дверей в дверных рамах используются в качестве одного из методов активизации тревожной сигнализации.

Контроллер BCM контролирует выключатели открытия всех дверей через дискретные входы от каждого выключателя открытия. Если контроллер BCM получает сигнал замыкания на массу от выключателя открытия двери при активизированной системе CTD, контроллер BCM включает тревожную сигнализацию.

Входные сигналы

BCM контролирует следующие входные сигналы:

• выключатели открытия дверей водителя и пассажира;
• выключатель открытия двери заднего отделения.
• кнопки LOCK (ЗАПЕРЕТЬ) и UNLOCK (ОТПЕРЕТЬ) на пульте управления; внутренняя функция контроллера BCM;
• статус кодового ключа - контроллер BCM использует статус кодового ключа для отключения системы или прекращения тревожной сигнализации, когда правильный ключ автомобиля используется для запуска двигателя.

Выходные сигналы

BCM управляет следующими устройствами:

• реле звукового сигнала;
• наружные фонари.

Противоугонная система автомобиля (VTD)

Функции противоугонной системы автомобиля (VTD) выполняются контроллером противоугонной системы (TDM) и контроллером управления двигателем (ECM). Когда ключ зажигания вставляется в цилиндр замка зажигания и включается зажигание, на транспондер, встроенный в головку ключа, подается питание от катушки возбуждения, расположенной вокруг цилиндра замка зажигания. Эта катушка возбуждения входит в состав контроллера TDM. При подаче питания транспондер передает содержащий уникальное значение сигнал, который принимается контроллером TDM. Затем контроллер TDM сравнивает это значение со значением, хранящимся в памяти. Если значения совпадают, контроллер TDM передает пароль разрешения подачи топлива по последовательной линии связи на контроллер ECM. Если уникальное значение транспондера неверно, контроллер TDM передает на контроллер ECM пароль запрещения подачи топлива. Важно отметить, что несмотря на то, что пароль называется "разрешение/запрещение подачи топлива", может также блокироваться стартер, чтобы не допустить запуск двигателя.

Когда контроллер ECM получает от TDM пароль разрешения подачи топлива, ECM отправляет запрос пароля. Контроллер ECM передает этот запрос пароля обратно на TDM по последовательной линии связи. Оба контроллера, ECM и TDM, выполняют вычисления над этим запросом. Если вычисленный ответ от контроллера TDM совпадает с вычислением, выполненным в ECM, контроллер ECM разрешает запуск двигателя.

В состав системы VTD входят следующие компоненты:

• контроллер противоугонной системы (TDM);
• Контроллер управления двигателем (ECM)
• ключ зажигания (транспондер);
• индикатор безопасности.

Контроллер противоугонной системы (TDM, иммобилизатор)

На автомобилях с замками зажигания, расположенными на рулевой колонке, возбудитель встроен в контроллер противоугонной системы (TDM), который находится в рулевой колонке. Контроллер TDM может запомнить до 10 ключей (значений транспондера).

Контроллер TDM использует следующие входные сигналы: напряжение аккумулятора, напряжение включенного зажигания и цепь массы. Контроллер противоугонной системы управляет следующими выходами:

• обмен паролями и запрос/ответ с контроллером управления двигателем (ECM).

Когда ключ зажигания вставляется в цилиндр замка зажигания и включается зажигание, на встроенный в головку ключа транспондер подается питание с катушек возбуждения, расположенных вокруг цилиндра замка зажигания. При подаче питания транспондер передает содержащий уникальное значение сигнал, который принимается контроллером противоугонной системы. Затем контроллер противоугонной системы сравнивает это значение с запомненным кодом ключа, хранящимся в памяти. Контроллер противоугонной системы выполняет одну из следующих функций.

• Если значение транспондера совпадает со значением, хранящимся в памяти TDM, контроллер TDM передает команду разрешения подачи топлива на контроллер ECM по последовательной линии связи.
• Если уникальное значение транспондера не совпадает со значением, хранящимся в TDM, контроллер TDM передает команду запрещения подачи топлива на контроллер ECM по последовательной линии связи.
• Если контроллер TDM не может получить значение транспондера в ключе зажигания, на контроллер ECM не будет отправлено никакое сообщение.

Контроллер управления двигателем (ECM)

Когда контроллер управления двигателем (ECM) получает от контроллера противоугонной системы (TDM) команду разрешения подачи топлива, ECM создает запрос пароля. Контроллер ECM передает этот запрос пароля обратно на TDM по последовательной линии связи. Оба контроллера, ECM и TDM, выполняют вычисления над этим запросом. Если вычисленный ответ от контроллера TDM совпадает с вычислением, выполненным в ECM, контроллер ECM разрешает запуск двигателя.

Контроллер ECM запрещает запуск двигателя автомобиля при обнаружении одного из следующих обстоятельств.

• Пароль разрешения подачи топлива недействителен.
• Контроллером TDM передан пароль запрещения подачи топлива.
• Не получен ни один пароль - нарушена связь с контроллером TDM.
• Вычисленный контроллером TDM ответ на запрос пароля не совпадает с вычислением, выполненным в контроллере ECM.

Ключ зажигания (транспондер)

Ключ зажигания для автомобилей, оборудованных системой иммобилизатора Passkey III+ (PK3+), представляет собой стандартный ключ зажигания с транспондером, расположенным в пластмассовой головке ключа. Значение транспондера является постоянным и не может изменяться. В противоугонной системе автомобиля (VTD) значение транспондера ключа зажигания используется для определения того, что для запуска двигателя используется действительный ключ зажигания. Существует приблизительно 3 триллиона возможных значений транспондера.

Автопарковые ключи предоставляют полный доступ к автомобилю, точно так же как и главный ключ. Однако, в отличие от главных ключей, которых на отдельном автомобиле можно запомнить всего лишь 10 штук, количество автопарковых ключей для запоминания на одном автомобиле не ограничено. Автопарковые ключи применяются только на автомобилях, имеющих конфигурацию для использования в автопарках полиции.

• Запуск двигателя автомобиля.
• Запирание/отпирание замков всех дверей и заднего отделения.
• Запирание/отпирание всех багажных отделений.

Индикатор безопасности

Контроллер противоугонной системы (TDM) может выдать команду на часы для включения индикатора безопасности только в том случае, если ключ в замке зажигания находится в положении ON (ВКЛЮЧЕНО). Контроллер TDM выдает команду на включение индикатора безопасности каждый раз, когда обнаруживается неисправность в системе VTD и запрещен запуск двигателя.

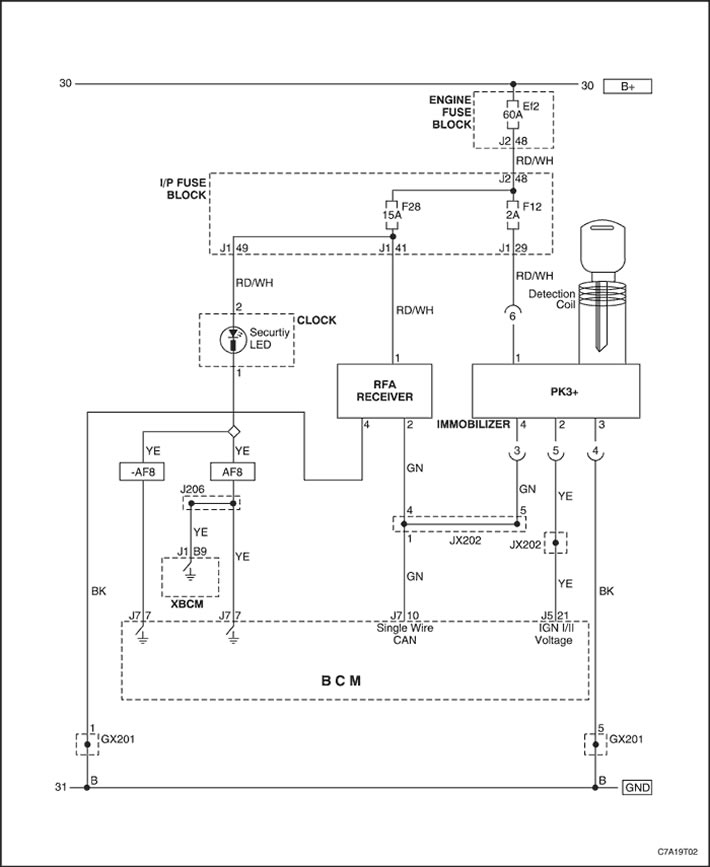

Схема иммобилизирующей противоугонной системы
