Порядок снятия

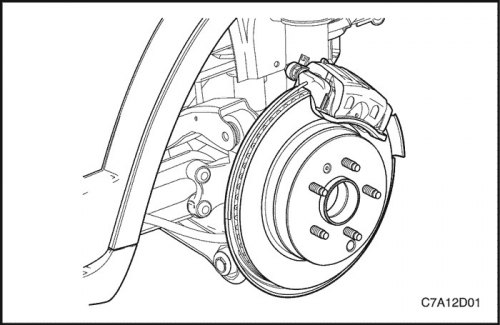

1. Снимите суппорт заднего тормоза в сборе и диск. См. Часть 4Е. Задние тормоза.
2. На автомобилях с приводом на все колеса снимите гайку шпинделя вала привода колес.

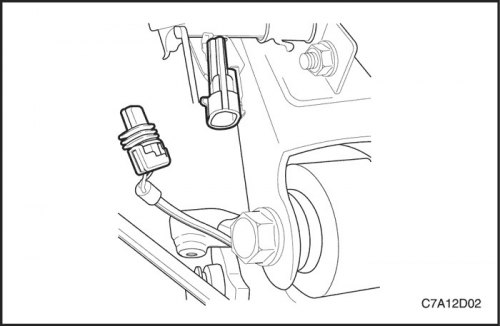

3. Отсоедините электрический разъем датчика скорости колеса.
Важно: Не допускается повреждение защитного кожуха шарнира вала привода колес.
4. Зафиксируйте вал привода колес прочной проволокой или аналогичным средством.

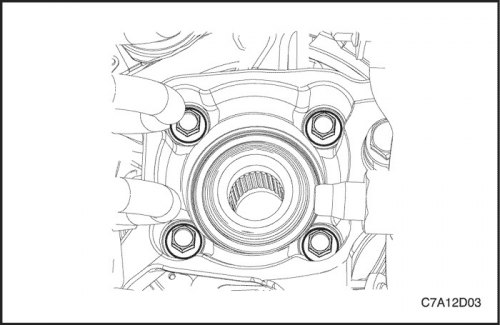

5. Снимите монтажные болты колесного подшипника/ступицы.
6. Снимите колесный подшипник/ступицу в сборе с поворотного кулака подвески.
7. Снимите датчик скорости колеса с колесного подшипника/ступицы в сборе. См. Часть 4F. Антиблокировочная тормозная система.
Порядок установки
1. Установите датчик скорости колеса на колесный подшипник/ступицу в сборе.
2. Установите колесный подшипник/ступицу в сборе на поворотный кулак.
3. Установите монтажные болты колесного подшипника/ступицы.
Затянуть
Затяните болты до достижения момента 84 Н·м (62 фунт-фута).
4. На автомобилях с приводом на все колеса установите гайку шпинделя вала привода колес.
Затянуть
Затяните гайку до достижения момента 205 Н·м (151 фунт-фут).
5. Если электрический жгут датчика скорости колеса входит в оснащение, проложите его через щит тормозного механизма и зафиксируйте изолирующую втулку.
6. Присоедините электрический разъем датчика скорости колеса.
7. Установите тормозной барабан заднего колеса.
