Диагностика рулевого механизма с гидроусилителем

Свистящий шум

Проверки	Операция, действие
Проверьте, не ослабли ли шарниры промежуточного вала.	Затяните шарниры промежуточного вала.
Убедитесь в том, что шланг рулевого управления с гидроусилителем не соприкасается с другими деталями.	Убедитесь в том, что шланг рулевого управления с гидроусилителем правильно закреплен хомутами.

Грохочущий шум в рулевом механизме

Проверки	Операция, действие
Убедитесь в том, что шланг рулевого управления с гидроусилителем не соприкасается с кузовом.	Убедитесь в том, что шланг рулевого управления с гидроусилителем правильно закреплен хомутами.
Проверьте, достаточно ли смазки в рулевом механизме.	Смажьте рулевой механизм.
Убедитесь в правильности монтажа рулевого механизма.	Затяните гайки и болты на монтажном кронштейне рулевого механизма.
Убедитесь в правильности монтажа внешних поперечных рулевых тяг.	Затяните соединения внешних поперечных рулевых тяг. Замените внешние рулевые тяги.

Плохой возврат рулевого колеса в среднее положение

Проверки	Операция, действие
Проверьте соприкосновение рулевого колеса с корпусом указателя поворота.	Отрегулируйте положение корпуса указателя поворота.
Проверьте, чтобы не заедали и не ослабли шарниры промежуточного вала.	Замените промежуточный вал.
Проверьте правильность регулировки и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Проверьте углы установки колес.	Отрегулируйте углы установки колес.
Проверьте колесные подшипники на износ и повреждения.	Замените колесные подшипники.
Проверьте правильность монтажа шарниров промежуточного вала.	Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените промежуточный вал.
Проверьте, чтобы не заедали и не ослабли внешние поперечные рулевые тяги и шарниры.	Затяните поперечные рулевые тяги и шарниры. Замените рулевые тяги и шарниры.
Проверьте регулировку рулевого механизма.	Выполните проверку прямолинейного положения управляемых колес.
Убедитесь в отсутствии трения между уплотнением вала рулевой колонки и валом.	Замените уплотнение передней панели.
Убедитесь в отсутствии заедания подшипников рулевого вала.	Замените подшипники поворотного вала.

Кратковременное повышение усилия при быстром повороте колеса

Проверки	Операция, действие
Убедитесь в отсутствии внутренней утечки в насосе рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Убедитесь в отсутствии повреждений или пережатий шлангов.	Замените шланги и/или трубки рулевого управления с гидроусилителем.
Проверьте уровень жидкости в усилителе рулевого управления.	Заправьте бачок жидкости для рулевого управления с гидроусилителем.
Проверьте правильность функционирования и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.

Рывки и толчки на руле при повороте при работающем двигателе.

Проверки	Операция, действие
Проверьте, достаточно ли высокое давление создает насос рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Проверьте правильность функционирования и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Убедитесь в отсутствии проскальзывания приводного ремня насоса рулевого управления с гидроусилителем.	Натяните приводной ремень рулевого управления с гидроусилителем.
Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем.	Прокачайте систему рулевого управления с гидроусилителем.

Вибрация рулевого управления при повороте на малой скорости или на месте

Проверки	Операция, действие
Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем.	Прокачайте систему рулевого управления с гидроусилителем.
Проверьте натяжение приводного ремня насоса рулевого управления с гидроусилителем.	Натяните приводной ремень рулевого управления с гидроусилителем.

Чрезмерная отдача на рулевом колесе или большой люфт

Проверки	Операция, действие
Проверьте, не попал ли воздух в систему рулевого управления с гидроусилителем.	Прокачайте систему рулевого управления с гидроусилителем.
Проверьте колесные подшипники на износ и повреждения.	Замените колесные подшипники.
Убедитесь в правильности монтажа рулевого механизма.	Затяните гайки и болты на монтажном кронштейне рулевого механизма.
Проверьте правильность монтажа шарниров промежуточного вала.	Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените промежуточный вал.
Проверьте затяжку внешних поперечных рулевых тяг и шаровых шарниров.	Затяните поперечные рулевые тяги и шарниры. Замените рулевые тяги и шарниры.

Тяжелое управление или недостаточное усиление (особенно при парковке)

Проверки	Операция, действие
Проверьте правильность монтажа шарниров промежуточного вала.	Отрегулируйте промежуточный вал между рулевым механизмом и рулевой колонкой. Замените соединительный фланец.
Проверьте правильность монтажа и отсутствие заедания расходного клапана насоса рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Проверьте, достаточно ли высокое давление создает насос рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Убедитесь в отсутствии внутренней утечки в насосе рулевого управления с гидроусилителем.	Замените насос рулевого управления с гидроусилителем.
Проверьте, чтобы не разболтался или износился промежуточный вал.	Затяните промежуточный вал. Замените промежуточный вал, если потребуется.
Проверьте натяжение приводного ремня насоса усилителя рулевого управления.	Натяните приводной ремень рулевого управления с гидроусилителем.

Стендовое испытание реечного рулевого механизма

Процедура демонтажа, установки и испытания

Примечание: С помощью этой установки можно выполнить также проверку значений давления и расхода.

1. Отсоедините и демонтируйте рулевой механизм с гидроусилителем. См. «Реечный рулевой механизм в сборе» в этом разделе.

2. Поместите рулевой механизм с гидроусилителем на стенд рядом с автомобилем.

3. Отсоедините трубку высокого давления в том месте, где шланг соединяется с трубкой. Удлините эту трубку, чтобы достать до рулевого механизма с гидроусилителем на стенде.

4. Отсоедините возвратную трубку от бачка для жидкости рулевого управления с гидроусилителем. Удлините эту трубку, чтобы достать до рулевого механизма с гидроусилителем на стенде.

5. Присоедините трубки рулевого управления к рулевому механизму с гидроусилителем.

6. Запустите двигатель и дайте ему поработать 10 секунд на холостом ходу.

7. Проверьте уровень жидкости в усилителе рулевого управления. См. раздел 6А, "Система рулевого управления с гидроусилителем".

8. Запустите двигатель и поверните поворотный вал реечного механизма на полный оборот в каждом направлении. Удерживайте вал на каждом упоре по 5 секунд.

9. Осмотрите места возможной утечки. См. раздел 6А, "Система рулевого управления с гидроусилителем".

Порядок установки

1. Выключите двигатель.

2. Отсоедините трубки рулевого управления с гидроусилителем от рулевого механизма.

3. Снимите удлинители и присоедините на место трубки высокого давления и возврата.


4. Установите на место и присоедините рулевой механизм с гидроусилителем. См. «Реечный рулевой механизм в сборе» в этом разделе.

5. Запустите двигатель и дайте ему поработать 10 секунд на холостом ходу.

6. Проверьте уровень жидкости в усилителе рулевого управления. См. раздел 6А, "Система рулевого управления с гидроусилителем".

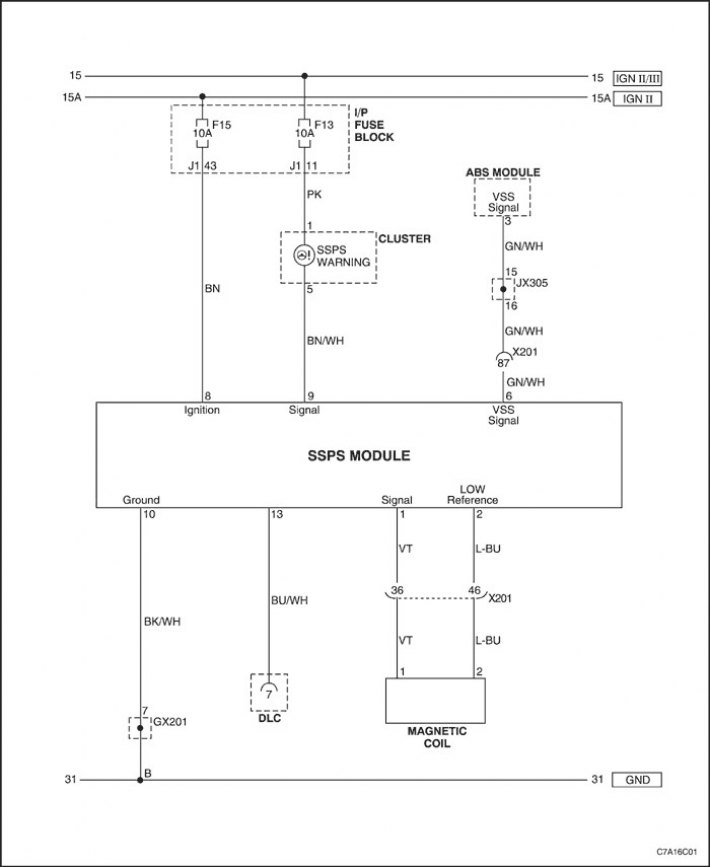

Гидроусилитель рулевого механизма, обеспечивающий переменное усиление в зависимости от скорости

Система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, постоянно работает с максимальным усилением

Шаг	Операция	Значения	Да	Нет
1	Выполните базовый осмотр системы рулевого управления с гидроусилителем. Функционирует ли система?	-	Перейдите к Шагу 2	Перейдите к разделу 6А, "Система рулевого управления с гидроусилителем".
2	Установите диагностический прибор. Включите зажигание. Проверьте код неисправности с помощью диагностического прибора. Отображаются ли на диагностическом приборе какие-либо коды неисправности?	-	Перейдите к разделу "Перечень кодов неисправности (DTC)"	Перейдите к Шагу 3
3	Убедитесь в отсутствии нарушений контакта на контроллере АБС. Была ли найдена и устранена причина неисправности?	-	-	Перейдите к Шагу 4
4	Выключите зажигание. Отсоедините разъем проводки контроллера. Отсоедините разъем контроллера АБС. Проверьте сопротивление между выводом 6 разъема проводки системы SSPS и выводом 3 разъема проводки АБС. Сопротивление примерно равно 0?	≈ 0 Ом	Перейдите к Шагу 5	Перейдите к Шагу 6
5	Замените или отремонтируйте поврежденную проводку.	-	-	-
6	Замените контроллер системы SSPS.	-	-	-

Система рулевого управления с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости, постоянно работает с пониженным усилением

Шаг	Операция	Значения	Да	Нет
1	Проверьте контроллер на наличие обрыва или замыкания на напряжение цепи сигнала скорости автомобиля. Была ли найдена и устранена причина неисправности?	-	Система исправна	Перейдите к Шагу 2
2	Отключите от рулевого механизма электромагнитный привод системы SSPS. Признак неисправности не устранился?	-	Перейдите к разделу 6А, "Система рулевого управления с гидроусилителем".	Перейдите к Шагу 3
3	Замените контроллер системы SSPS. Ремонт закончен?	-	Система исправна	-

Общее функционирование

При включении зажигания сигнальная лампа мигает три раза по 3 секунды, а затем гаснет. Контроллер SSPS оборудован функцией самодиагностики. При возникновении какой-либо неисправности контроллер зажигает сигнальную лампу и отключает ток на обмотку электромагнита, что приводит к утяжелению рулевого управления в целях безопасности. Коды неисправности отображаются и удаляются с помощью диагностического прибора.

Диагностическая проверка системы - Рулевое управление с электроусилителем, обеспечивающим переменное усиление в зависимости от скорости

Шаг	Операция	Значения	Да	Нет
1	Установите диагностический прибор. Включите зажигание.	-	Перейдите к Шагу 2	-
2	Выберите на диагностическом приборе функцию отображения кодов неисправности системы SSPS. Отображаются ли на диагностическом приборе какие-либо коды неисправности?	-	Перейдите к разделу "Перечень кодов неисправности (DTC)"	Перейдите к разделу "Признаки неисправности - система рулевого управления с гидроусилителем"
