Процедура снятия
1. Отпустите рычаг стояночного тормоза.
2. Снять кожух консоли стояночного тормоза / рычага переключения передач. См. раздел 9G, "Отделка салона".

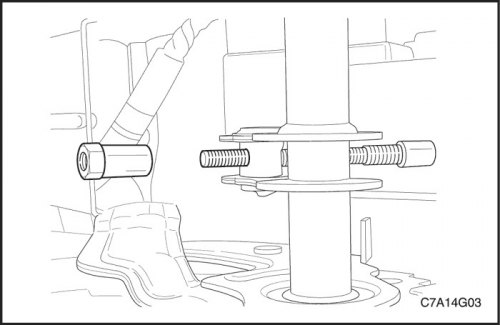

3. Измерить длину резьбы от конца тяги до гайки.
4. Снять регулировочную гайку стояночного тормоза с болта с проушиной тяги рычага стояночного тормоза.
5. Поднять и зафиксировать автомобиль.

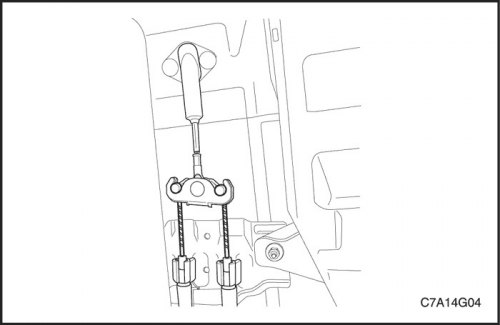

6. Отсоединить концы троса стояночного тормоза от эквалайзера троса стояночного тормоза.

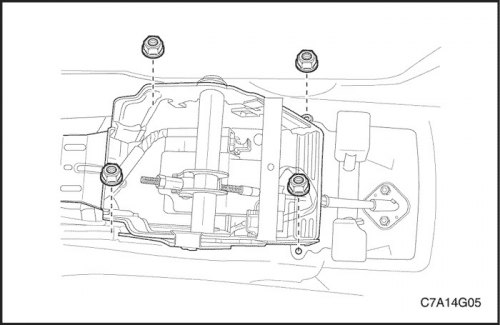

7. Открутить болты крепления узла рычага стояночного тормоза от панели кузова.

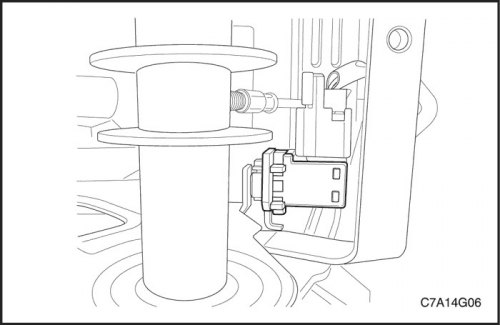

8. Снять с узла рычага стояночного тормоза выключатель стояночного тормоза.
9. Снять рычаг стояночного тормоза.
Примечание: Если при включении стояночного тормоза и замке зажигания в положении ON контрольная лампа выключателя стояночного тормоза на приборной панели не загорелась, ее следует заменить.
Процедура установки
1. Установить выключатель контрольной лампы стояночного тормоза на узел рычага стояночного тормоза.
2. Закрепить узел рычага стояночного тормоза на панели кузова с помощью болтов.
Затянуть
Затянуть болты крепления узла рычага стояночного тормоза моментом 23 Н·м (17 фунто-футов).
3. Установить концы троса стояночного тормоза на эквалайзере троса стояночного тормоза.
4. Установить регулировочную гайку стояночного тормоза на болт с проушиной тяги рычага и выполнить регулировку положения гайки до размера, имевшегося до снятия. См. «Регулировка стояночного тормоза - задние дисковые тормоза» в этом разделе.
5. Установить кожух консоли стояночного тормоза и рычага переключения передач. См. раздел 9G, "Отделка салона".
