Процедура снятия
1. Отсоединить отрицательный кабель аккумулятора.
2. Снять кронштейн панели приборов в сборе. См. раздел 9E, "Приборы/система информирования водителя".
3. Слить систему охлаждения. См. раздел 1D, "Охлаждение двигателя".
4. Откачать хладагент. См. раздел 7В, "Система отопления, вентиляции и кондиционирования с ручным управлением".

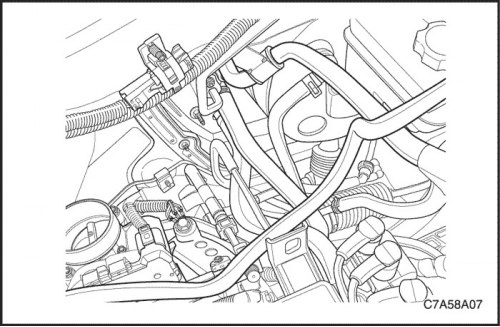

5. Открутить крепежные гайки, удерживающие соединительные блоки всасывающего шланга и жидкостной трубки испарителя на противопожарной перегородке.
6. Освободить болты хомутов на всасывающем шланге и жидкостной трубке испарителя, чтобы можно было перемещать шланг и трубку.
7. Снять сливной шланг испарителя.
8. Сжать хомуты шланга обогревателя на противопожарной перегородке и сдвинуть хомуты в сторону двигателя.
9. Снять два шланга обогревателя с трубопроводов теплообменника на противопожарной перегородке.

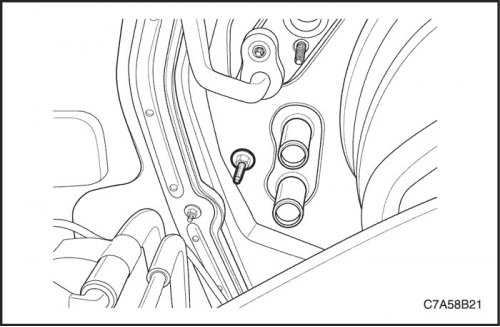

10. Открутить винт блока кондиционера, расположенный под расширительным клапаном на противопожарной перегородке со стороны двигателя.
11. Помощник должен поддержать блок кондиционера изнутри автомобиля.

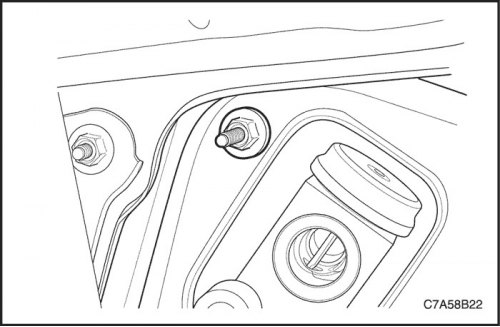

12. Открутить винт блока кондиционера от фланца испарителя на противопожарной перегородке со стороны двигателя. Блок кондиционера начнет опускаться.
13. Вытянуть корпус ровно от противопожарной перегородки.
14. Снять блок кондиционера с автомобиля.
Процедура установки
1. Установить блок кондиционера на автомобиль.
Примечание: Во избежание повреждения трубок теплообменника обогревателя следить за тем, чтобы они не касались краев отверстий в противопожарной перегородке.
2. Осторожно поднять блок кондиционера на место на противопожарной перегородке и удерживать его там, пока не будут закручены и затянуты винты на противопожарной перегородке со стороны двигателя.
3. Совместить и вставить винты блока кондиционера над топливным фильтром и на фланце испарителя.
Затянуть
Затянуть винт блока кондиционера с моментом 8 Н·м (71 фунт-дюйм).
4. Закрутить винт блока кондиционера рядом со шлангами обогревателя.
Затянуть
Затянуть винт блока кондиционера с моментом 8 Н·м (71 фунт-дюйм).
5. Установить два шланга обогревателя.
6. Сдвинуть на место хомуты шланга обогревателя.
7. Установить кронштейн панели приборов в сборе. См. раздел 9E, "Приборы/система информирования водителя".
8. Надеть новые уплотнительные кольца на всасывающий шланг и жидкостную трубку испарителя на противопожарной перегородке и установить трубки на место.
9. Закрутить крепежные гайки, удерживающие соединительные блоки всасывающего шланга и жидкостной трубки испарителя на противопожарной перегородке.
Затянуть
Затянуть крепежные гайки всасывающего шланга и жидкостной трубки испарителя с моментом 16 Н·м (12 фунт-футов).
10. Заправить систему охлаждения. См. раздел 1D, "Охлаждение двигателя".
11. Зарядить систему кондиционирования. См. раздел 7В, "Система отопления, вентиляции и кондиционирования с ручным управлением".
12. Присоединить отрицательный кабель аккумулятора.
