Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до -40°С.
ПРИМЕЧАНИЕ: Порядок замены охлаждающей жидкости описан в подразделе «Замена охлаждающей жидкости», с. 101.
ПРЕДУПРЕЖДЕНИЯ: Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90-100°С.

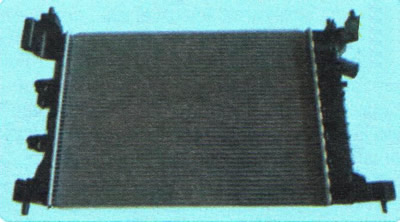

Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части правого бачка находится сливной кран. В бачках радиатора выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком. На автомобилях с АКП в радиатор встроен теплообменник для охлаждения рабочей жидкости коробки передач.

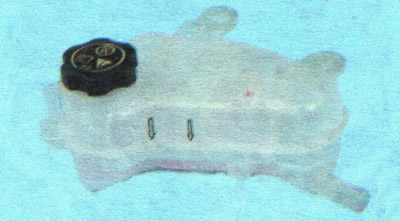

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенку нанесены две стрелки для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 140-150 кПа (1,4-1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.
ПРИМЕЧАНИЕ: Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

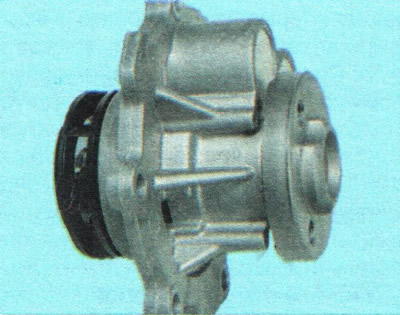

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

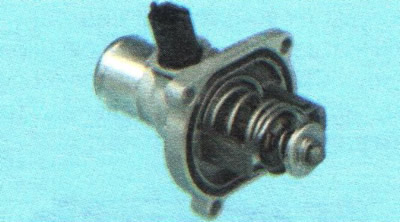

Термостат с твердым термочувствительным наполнителем установлен на водораспределителе. Термостат поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. В термостат встроен электронагревательный элемент, который по команде электронного блока управления двигателем подогревает наполнитель, снижая при необходимости температуру открытия термостата.
В режиме частичной нагрузки на двигатель напряжение на нагревательный элемент не подается, термостат полностью закрыт при температуре охлаждающей жидкости до 105°С. При этом жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 105°С термостат начинает открываться, а при 120°С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.
В режиме полной нагрузки на двигатель нагревательный элемент включается и температура начала открытия термостата снижается до 90°С.

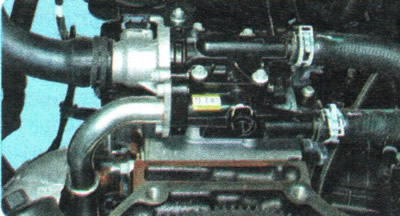

Водораспределитель, в пластмассовом корпусе которого расположен датчик температуры охлаждающей жидкости, установлен на заднем торце головки блока цилиндров. К водораспределителю присоединена водораспределительная труба и шланги радиатора отопителя.

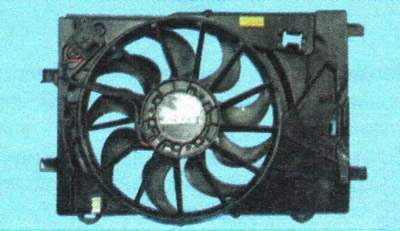

Электровентилятор с пластмассовой девятилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом на небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору в четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водораспределителе.
Кроме перечисленных элементов, в систему входит рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока цилиндров. Кроме того, в систему охлаждения с помощью шлангов включен радиатор отопителя салона.
