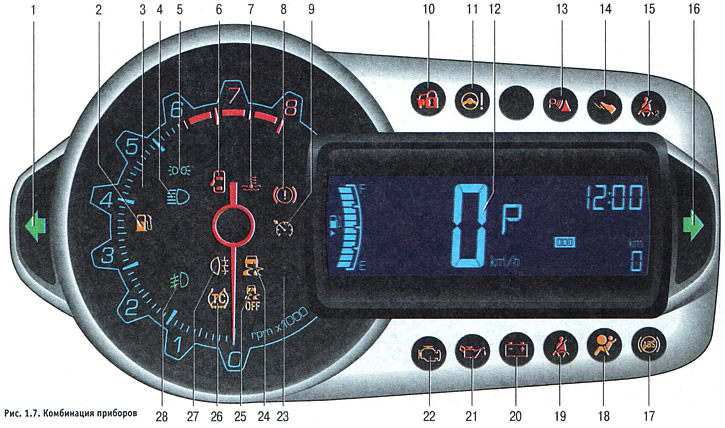

1 - контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой или ее постоянное горение свидетельствует о перегорании лампы в каком-либо указателе левого поворота.
2 - сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) постоянно горит при остатке топлива в баке примерно на 80 км пути.
ПРЕДУПРЕЖДЕНИЕ: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!

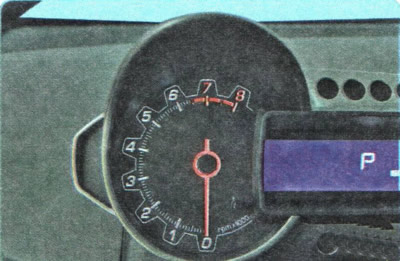

3 - тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 100. Для того чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 1000. Красная зона шкалы означает опасный режим работы двигателя.
4 - контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
5 - контрольная лампа включения габаритных огней (со светофильтром зеленого цвета) загорается при включении габаритных огней рукояткой переключателя А в блоке 25 (см. рис. 1.6).
6 - сигнальная лампа незакрытой боковой двери (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания.
7 - сигнальная лампа перегрева охлаждающей жидкости в системе охлаждения двигателя (со светофильтром красного цвета). При загорании лампы следует остановиться, дать двигателю остыть и устранить причину перегрева.
8 - сигнальная лампа состояния тормозной системы и включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке главного цилиндра тормоза и при поднятом рычаге стояночного тормоза.
9 - контрольная лампа системы автоматического поддержания скорости (круиз-контроль) со светофильтром желтого цвета. Загорается при включении системы.
10 - контрольная лампа иммобилиза-тора двигателя (система защиты автомобиля от угона, которая предотвращает пуск двигателя от неправильно запрограммированного ключа) со светофильтром красного цвета.
ПРЕДУПРЕЖДЕНИЕ: Если при включении зажигания контрольная лампа не гаснет, выключите зажигание, извлеките ключ и повторите процедуру. Если при повторных попытках не удастся пустить двигатель, обратитесь на станцию технического обслуживания, где помогут устранить неисправность.
11 - сигнальная лампа неисправности усилителя рулевого управления (со светофильтром желтого цвета) загорается на несколько секунд при включении зажигания. Если лампа горит при работающем двигателе, это означает, что усилитель неисправен. Если после остановки двигателя и его повторного пуска лампа не загорелась, значит, работоспособность усилителя восстановилась.
ПРЕДУПРЕЖДЕНИЕ: При постоянно горящей лампе неисправности усилителя рулевого управления немедленно обратитесь на сервис, так как внезапный отказ усилителя во время движения может привести к тяжелым последствиям.

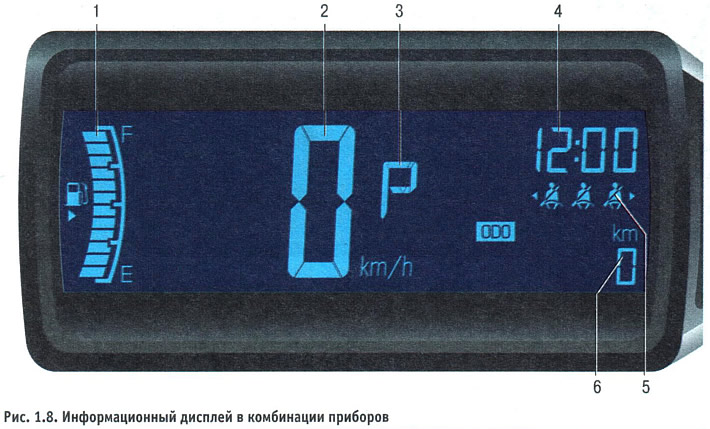

12 - информационный дисплей. На дисплее (рис. 1.8) индицируется следующая информация:
- 1 - указатель уровня топлива. Объем топлива, имеющегося в баке, обозначен количеством заштрихованных делений шкалы. Максимальное количество обозначено литерой F. Оставшееся заштрихованным самое нижнее деление шкалы около литеры Е означает резервный остаток топлива;
ПРЕДУПРЕЖДЕНИЕ: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
- 2 - спидометр показывает, с какой скоростью в данный момент движется автомобиль. Максимально возможное показание скорости 399 км/ч;
- 3 - индикатор режима в автоматической коробке передач или включенной передачи в режиме ручного управления ею;
- 4 - цифровые часы. Для отображения времени нажмите на кнопку 23 (см. рис. 1.7) в комбинации приборов. Для установки времени нажмите и удерживайте не менее двух секунд кнопку 23. Для увеличения значения часов и минут кратковременно (менее двух секунд) нажмите на кнопку 23 требуемое количество раз. Для установки выбранного значения времени нажмите и удерживайте кнопку не менее двух секунд;
- 5 - индикаторы непристегнутых ремней безопасности пассажиров на заднем сиденье. Появляются на дисплее, если при наличии пассажиров на заднем сиденье ремень кого-нибудь из них не пристегнут;
- 6 - электронный счетчик общего (одометр) и суточного пробегов показывает пройденный путь в километрах. Показания счетчиков выводятся на дисплей последовательным нажатием на кнопку 23 (см. рис. 1.7). После пробега 1 000 000 км начинается новый цикл отсчета одометра. Показания счетчика суточного пробега обнуляются нажатием на кнопку 23 и удерживанием ее нажатой в течение нескольких секунд.
13 - сигнальная лампа неисправности системы помощи при парковке задним ходом. Загорается красным светом, если при включении заднего хода система не активируется из-за неисправности или налипания на датчики грязи или снега.
14 - сигнальная лампа напоминания о необходимости нажатия на педаль тормоза (со светофильтром желтого цвета) функционирует, если автомобиль оснащен автоматической коробкой передач. Загорается при включении зажигания, напоминая водителю о необходимости нажать на педаль тормоза перед переводом рычага селектора из положения «Р» (парковка) в другие положения.
15 - сигнальная лампа непристегнутого ремня безопасности пассажира на переднем сиденье (со светофильтром красного цвета) загорается постоянно при включении зажигания и гаснет после пристегивания ремня безопасности пассажира. Горит мигающим светом, если двигатель пущен при непристегнутом ремне, в течение 100 с или до момента пристегивания ремня.
16 - контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой или ее постоянное горение свидетельствует о перегорании лампы в каком-либо указателе правого поворота.
17 - сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета) загорается при включенном зажигании на три секунды. При отказе системы лампа горит постоянно.
ПРЕДУПРЕЖДЕНИЕ: При загорании лампы обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
18 - сигнальная лампа неисправности подушек безопасности (со светофильтром желтого цвета) загорается при включении зажигания, если возникла неисправность в системе подушек безопасности.
ПРЕДУПРЕЖДЕНИЕ: При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
19 - сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета) загорается постоянно при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Горит мигающим светом, если двигатель пущен при непристегнутом ремне, в течение 100 с или до момента пристегивания ремня.
20 - сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.
ПРЕДУПРЕЖДЕНИЕ: Движение автомобиля с горящей лампой запрещается, так как помимо полного разряда аккумуляторной батареи это может указывать на замыкание в цепи зарядки, которое может привести к пожару.
21 - сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
ПРЕДУПРЕЖДЕНИЕ: Движение автомобиля с горящей лампой за прещается, так как приведет к поломке двигателя.
22 - сигнальная лампа системы управления двигателем (со светофильтром желтого цвета) загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления на диагностическом оборудовании и устранить неисправность.
ПРЕДУПРЕЖДЕНИЕ: Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.
23 - кнопка переключения режимов показаний счетчиков пробегов, сброса показаний счетчика суточного пробега и установки времени в цифровых часах (см. п. 4 на рис. 1.8). Для сброса показаний нажмите на кнопку на несколько секунд при включенном зажигании.
24 - сигнальная лампа системы динамической стабилизации (со светофильтром желтого цвета). Постоянное горение лампы свидетельствует о неисправности системы.
ПРИМЕЧАНИЕ: При постоянном горении лампы можно продолжать движение. Однако в зависимости от состояния дорожного полотна может снизиться устойчивость автомобиля. Обратитесь на сервис для устранения неисправности.
Мигание лампы свидетельствует о том, что система активно вмешивается в процесс управления. Возможно снижение мощности двигателя и автоматическое притормаживание автомобиля. В случае принудительного отключения системы водителем загорается сигнальная лампа 25.
25 - сигнальная лампа отключения системы динамической стабилизации (со светофильтром желтого цвета) (см. поз. 24 выше в данном подразделе).
26 - контрольная лампа отключения системы контроля тягового усилия (со светофильтром желтого цвета) загорается мигающим светом при отключении системы.
27 - контрольная лампа включения задних противотуманных фонарей (со светофильтром желтого цвета) загорается при включении задних противотуманных фонарей.
28 - контрольная лампа включения противотуманных фар (со светофильтром зеленого цвета) загорается при включении противотуманных фар.
