Схема 4. Блок-фары

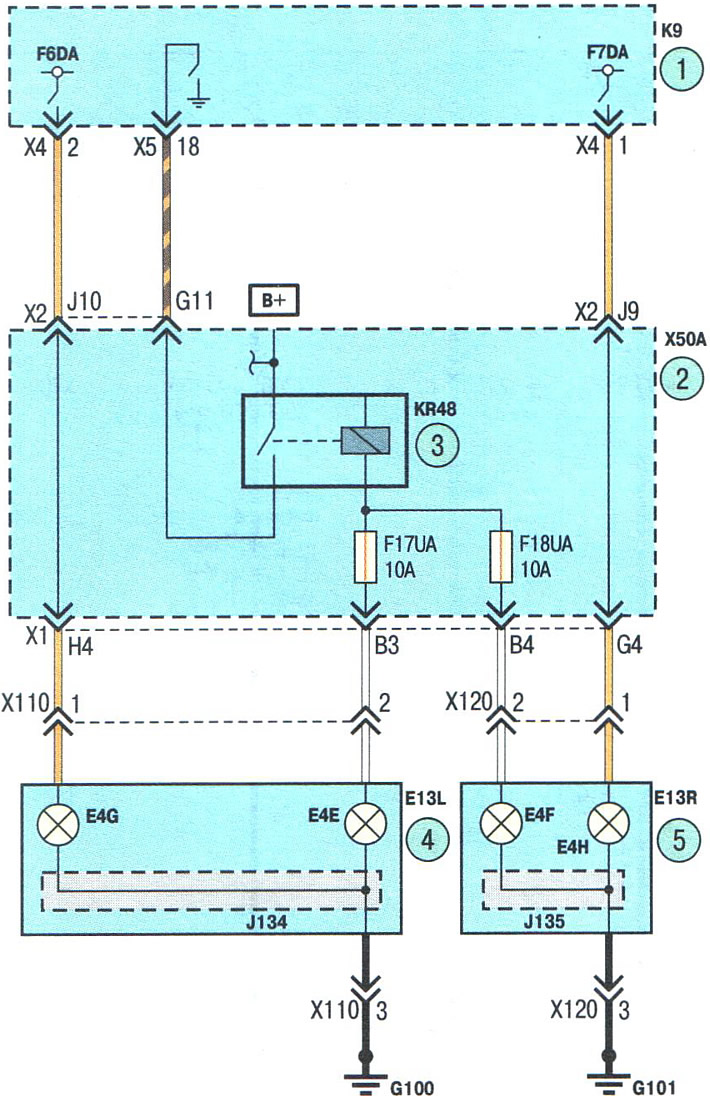

Схема 4. Блок-фары:

1 - блок управления электрооборудованием кузова; 2 - блок предохранителей в моторном отсеке; 3 - реле дальнего света фар; 4 - левая блок-фара; 5 - правая блок-фара.
