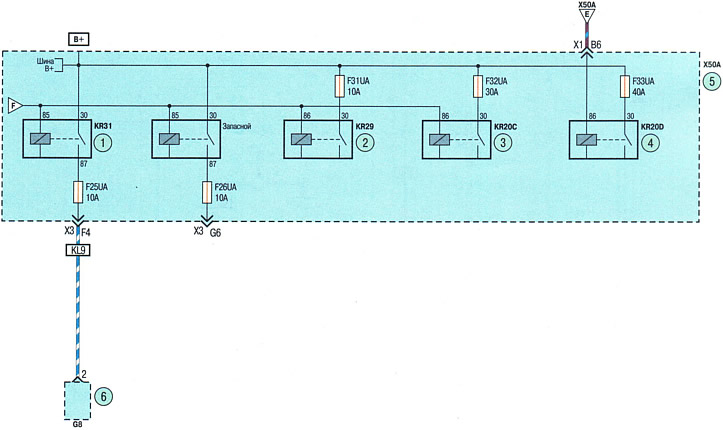

Схема 1 з. Потребители, подключенные через монтажный блок моторного отсека:
1 - реле циркуляционного насоса системы охлаждения; 2 - реле муфты компрессора кондиционера; 3 - реле низкой частоты вращения вентилятора радиатора; 4 - реле высокой частоты вращения вентилятора радиатора; 5 - блок предохранителей в моторном отсеке; 6 - циркуляционный насос системы охлаждения.
