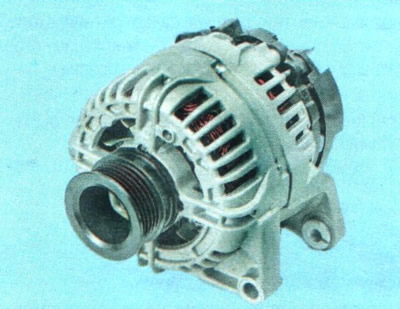

Статор 6 (рис. 10.3) и крышки 4 и 9 стянуты четырьмя болтами 14. Вал ротора 7 вращается в подшипниках, установленных в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.
Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 3, прикрепленным к крышке 4. Электронный регулятор напряжения 2, объединенный со щеткодержателем, также прикреплен к крышке 4. Напряжение для возбуждения генератора при включении зажигания подводится к колодке выводов регулятора.

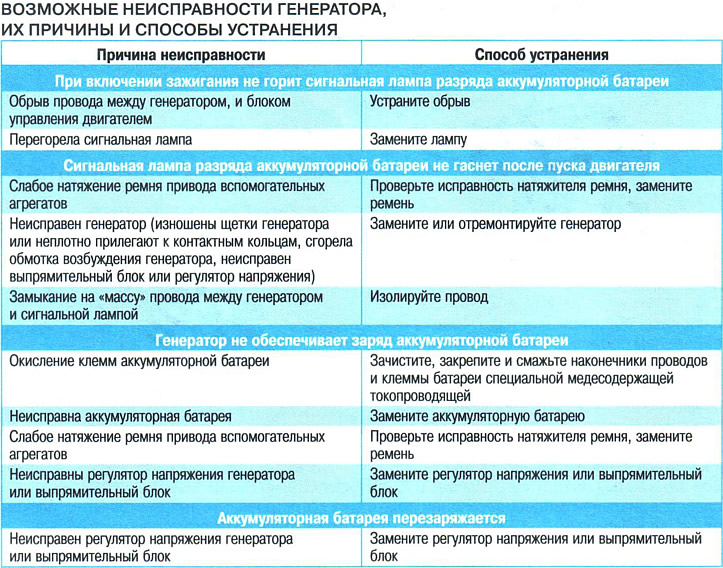

Работа генератора отслеживается сигнальной лампой 20 (см. рис. 1.7) разряда аккумуляторной батареи, расположенной в комбинации приборов. При включении зажигания лампа должна гореть, после пуска двигателя - гаснуть, если генератор исправен. Яркое горение лампы или ее свечение вполнакала свидетельствует о неисправностях.
ПОЛЕЗНЫЙ СОВЕТ: В последнее время появилось много фирм, специализирующихся на ремонте импортных генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора, получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор самостоятельно, есть смысл обратиться в такую фирму, где ремонт этого узла выполнят быстро, качественно и по доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
