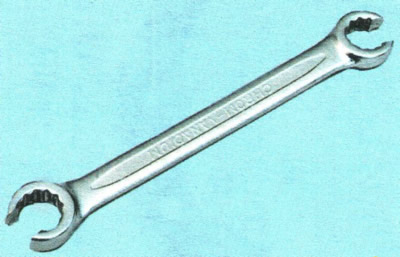

... .и специальный ключ «на 13» для гаек трубопроводов.
Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.
1. Ослабьте затяжку гаек крепления заднего колеса со стороны заменяемого цилиндра, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу в механической коробке передач или установите рычаг селектора управления автоматической коробкой передач в положение «Р» (парковка). С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.
2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
3. Снимите заднее колесо.

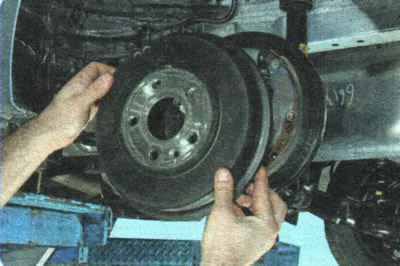

4. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

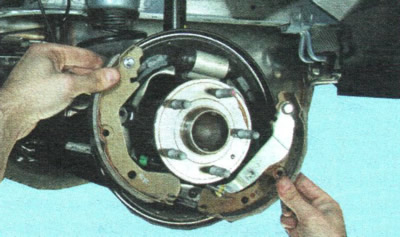

5. Снимите тормозные колодки (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
6. Очистите от грязи место крепления тормозной трубки и болты крепления рабочего цилиндра с обратной стороны тормозного щита.

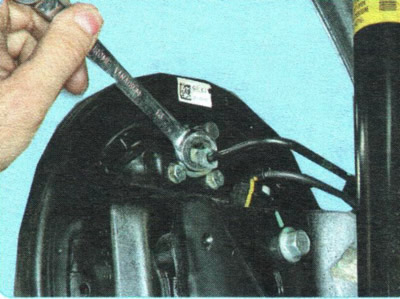

7. Отверните гайку крепления тормозной трубки к рабочему цилиндру...

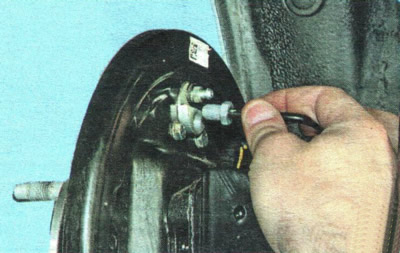

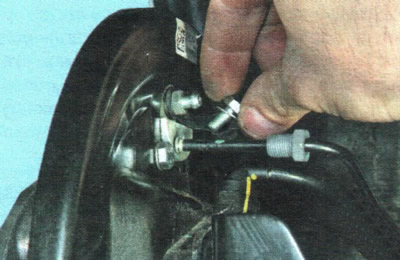

8. ...сдвиньте гайку по трубопроводу, отсоедините трубку и заглушите ее отверстие, например, колпачком клапана выпуска воздуха.
ПОЛЕЗНЫЙ СОВЕТ: После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в единое целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

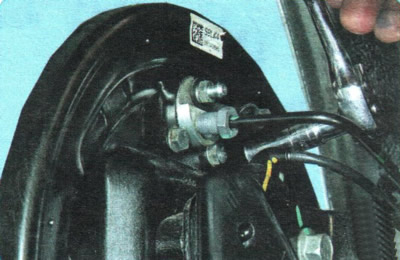

9. Ослабьте затяжку двух болтов крепления рабочего цилиндра к тормозному щиту...
10. ...выверните болты, придерживая цилиндр с другой стороны...

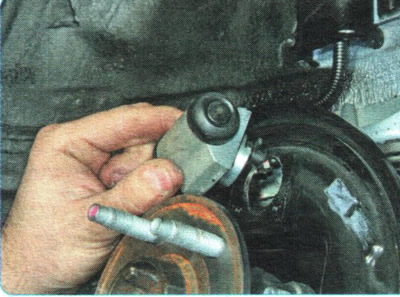

11. ...и снимите рабочий цилиндр.

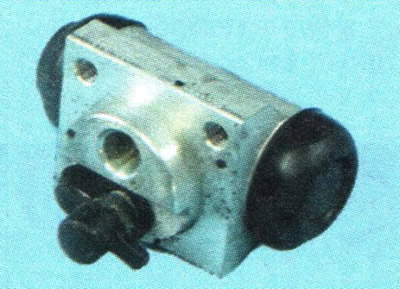

ПРИМЕЧАНИЕ: Обратите внимание на маркировку рабочего цилиндра. Для замены приобретайте цилиндр с аналогичной маркировкой.
12. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.
13. Установите рабочий цилиндр в порядке, обратном снятию.
14. Установите тормозные колодки.
15. Установите тормозной барабан.
16. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
17. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
