Ремни безопасности водителя и переднего пассажира закреплены в салоне автомобиля одинаковыми способами, с применением одинаковых крепежных элементов. Работа показана на примере ремня безопасности водителя.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи, так как передние ремни безопасности оборудованы пиротехническими преднатяжителями.
ПРЕДУПРЕЖДЕНИЕ: После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 15 мин, только по истечении этого времени можно приступить к снятию ремня безопасности, оснащенного пиротехническим преднатяжителем.

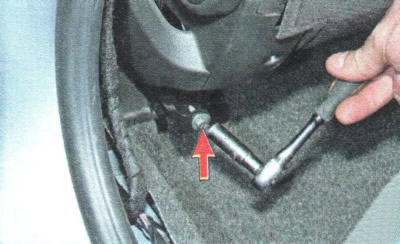

2. Выверните болт крепления бугеля ремня безопасности к салазкам переднего сиденья.

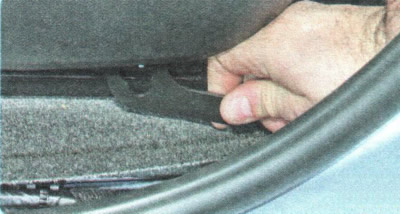

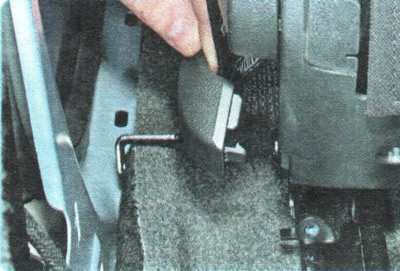

3. С внутренней стороны накладки сиденья отожмите защелку...

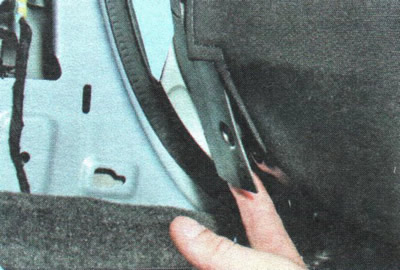

4. ...и отсоедините задний край декоративной облицовки бугеля.
5. Сдвиньте бугель ремня вниз, чтобы совместить увеличенную по диаметру часть отверстия в бугеле с пальцем на салазках сидений...

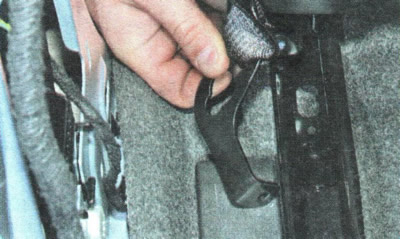

6. ...и снимите бугель с пальца.

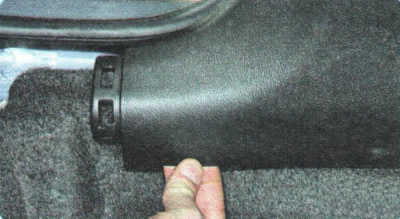

7. Снимите нижнюю облицовку центральной стойки...
8. ...и отсоедините верхнюю облицовку стойки от кузова (см. «Снятие и установка облицовок салона»).

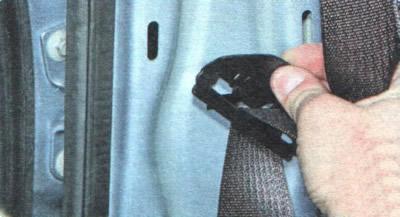

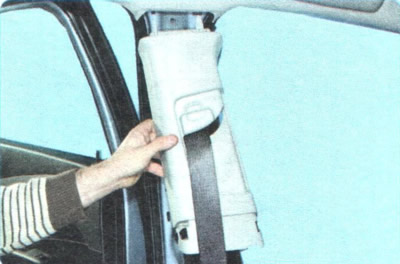

9. Пропустите в отверстие облицовки пряжку и бугель ремня, после чего снимите облицовку.

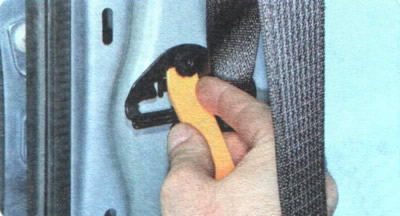

10. Подденьте и извлеките держатель крепления направляющей ремня из отверстия в центральной стойке.

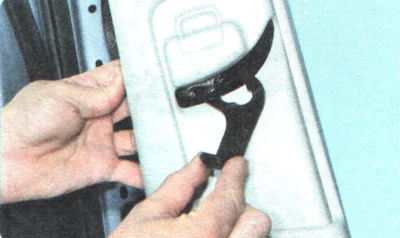

11. Отсоедините направляющую от стойки.
12. Выверните болт верхнего крепления пряжки ремня к ползуну механизма регулировки ремня по высоте и отсоедините ремень от механизма.

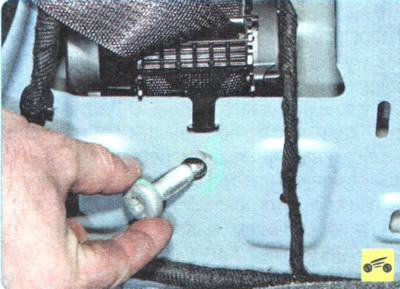

13. Выверните болт крепления инерционной катушки ремня и извлеките катушку из полости стойки.

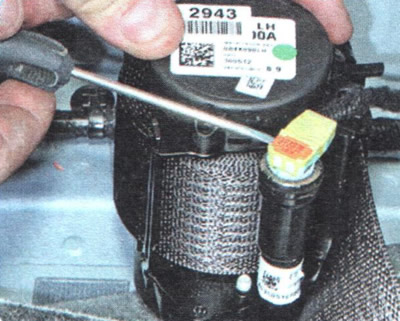

14. Подденьте отверткой фиксатор колодки жгута проводов преднатяжителя и выдвиньте фиксатор из колодки.

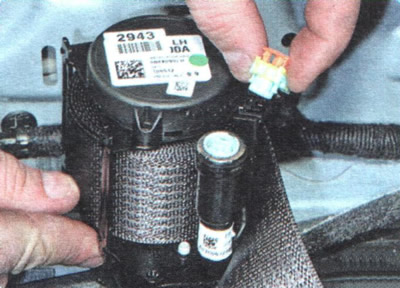

15. Отсоедините колодку от преднатяжителя...

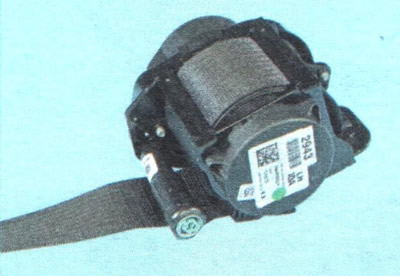

16. ...и снимите ремень.
ПРЕДУПРЕЖДЕНИЯ: Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95°С.

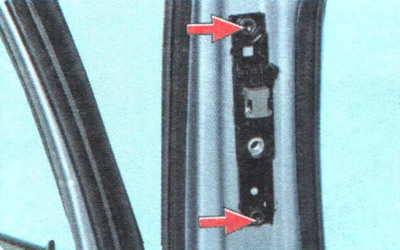

17. При необходимости снимите механизм регулировки ремня по высоте. Для этого выверните два болта крепления механизма к центральной стойке...

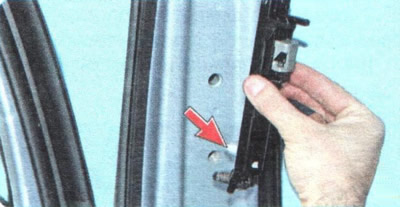

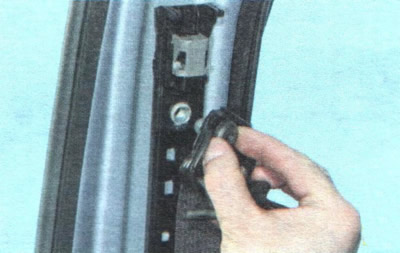

18. ...и снимите механизм, извлекая пистон его дополнительного крепления (показан на фото стрелкой) из отверстия стойки.

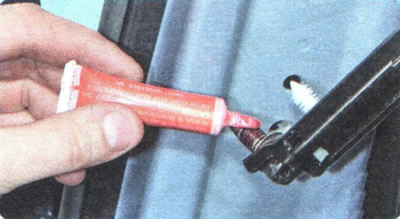

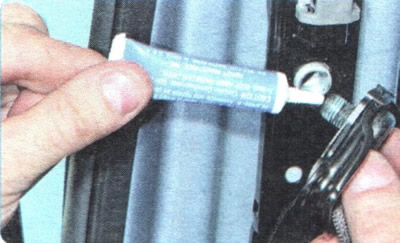

19. Установите механизм регулировки ремня по высоте в порядке, обратном снятию. При установке нанесите на резьбу болтов крепления анаэробный фиксатор резьбы.
20. Установите ремень безопасности в порядке, обратном снятию. При установке нанесите на резьбу болтов крепления катушки и пряжки ремня анаэробный фиксатор резьбы.

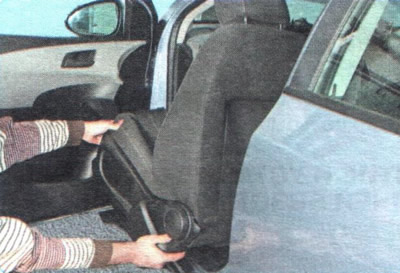

21. При необходимости снимите замок ремня безопасности. Для этого снимите переднее сиденье (см. «Снятие и установка переднего сиденья»).

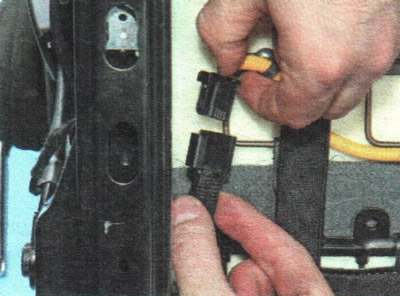

22. Нажмите на фиксатор колодки жгута проводов сигнальной лампы непристегнутого ремня безопасности и разъедините колодку.

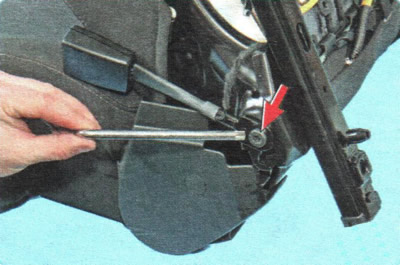

23. Выверните болт крепления замка ремня к салазкам сиденья...

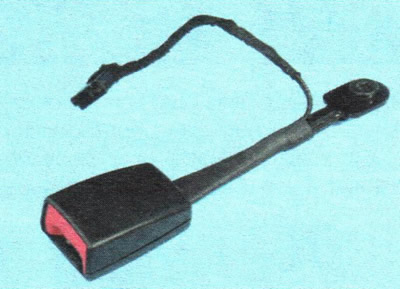

24. ...и снимите замок.

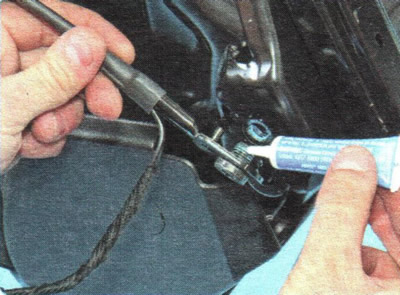

25. Установите замок в порядке, обратном снятию. При установке нанесите на резьбу болта крепления анаэробный фиксатор резьбы.
