Датчик температуры охлаждающей жидкости (ОЖ)

Датчик температуры охлаждающей жидкости (ЕСТ) является термистором (резистором со значением, меняющимся по мере изменения температуры) с отрицательным температурным коэффициентом сопротивления, установленным на водяной рубашке двигателя. При низкой температуре датчик имеет высокое сопротивление (100 кОм при 40°С), в то время как при высокой температуре сопротивление снижается (70 Ом при 130°С).

ЕСМ подает 5 В на датчик ЕСТ через резистор ЕСМ и измеряет изменение напряжения. Температура охлаждающей жидкости оказывает влияние на практически все системы, управляемые ЕСМ.

При сбое в цепи датчика ЕСТ будет присвоен код неисправности Р0117 или Р0118. Следует иметь в виду, что присвоение данных кодов неисправности означает сбой в цепи датчик ЕСТ.

Снятие

Внимание: будьте осторожны при работе с датчиком охлаждающей жидкости. Повреждение датчика нарушит работу системы впрыска топлива.

1. Стравите давления системы охлаждения.

2. Отключите «-» кабель АКБ.

3. Снимите разъем датчика температуры охлаждающей жидкости (ЕСТ).

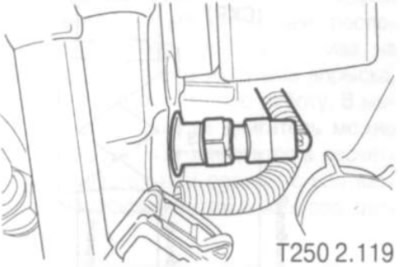

4. Осторожно снимите датчик ЕСТ с головки цилиндров под катушкой зажигания.

Установка

1. Покройте резьбы датчика ЕСТ герметиком.

2. Установите датчик ЕСТ в головку цилиндров и затяните датчик моментом 20 Нм.

3. Подключите разъем датчика ЕСТ.

4. Заправьте систему охлаждения.

5. Подключите «-» кабель АКБ
