Внимание: топливная система находится под давлением. Во избежание риска травмирования или пожара перед отключением топливопроводов необходимо стравить давление топливной системы.
1. Стравите давление топлива.
2. Отключите «-» кабель АКБ.

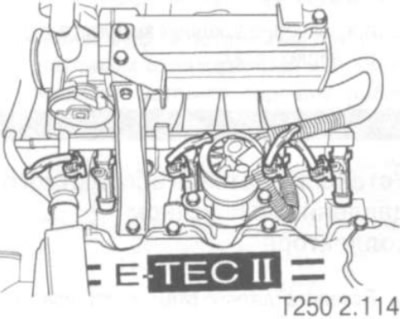

3. Снимите разъемы жгута проводов топливного инжектора.
4. Снимите клапан рециркуляции отработавших газов.
5. Снимите подающий топливопровод.

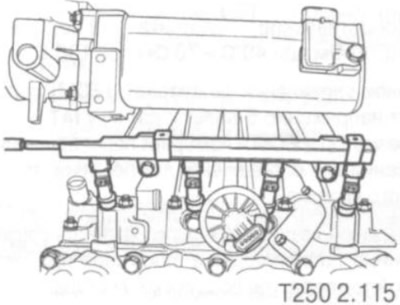

6. Снимите крепежные болты топливного коллектора.
Перед снятием топливный коллектор следует очистить с помощью аэрозоля, в соответствии с прилагаемой инструкцией.
Не погружайте коллектор в жидкий чистящий раствор. Будьте осторожны при снятии коллектора во избежание повреждения разъемов и распылительных головок форсунок.
Не допускайте попадания загрязнения в открытые трубопроводы и переходы.
Штуцеры необходимо накрыть колпачками, а отверстия - закупорить пробками во время проведения техобслуживания.

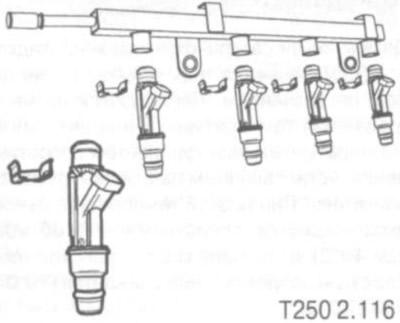

7. Снимите топливный коллектор с установленными на него инжекторами.
8. Снимите крепежные хомуты топливного инжектора.
9. Извлеките топливные инжекторы, протолкнув их вниз.
10. Удалите уплотнительные кольца инжекторов.
