Снятие и установка модуля подушки безопасности водителя

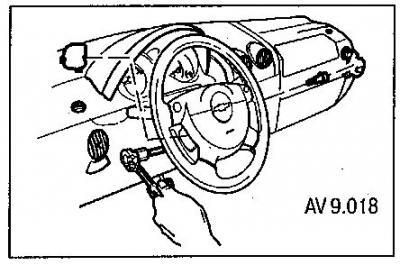

Открутите два винта крепления модуля подушки безопасности водителя (при установке винты подлежат замене).

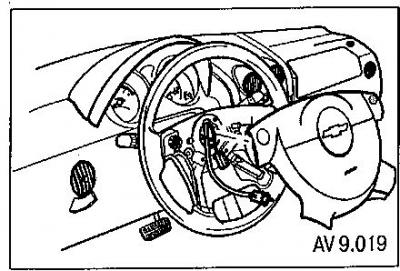

Отсоедините разъем модуля.
Снимите модуль подушки безопасности с рулевого колеса.
При установке затяните новые винты моментом 8 Нм.
Снятие и установка «часовой пружины»
Сняв модуль подушки безопасности водителя, снимите рулевое колесо.

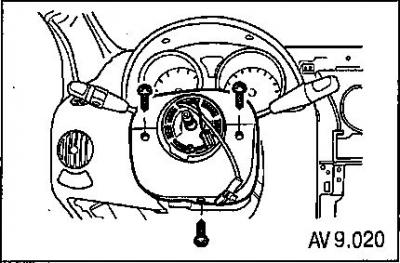

Открутите винты крепления верхней и нижней крышки рулевой колонки.
Снимите крышки.
Разъедините разъем звукового сигнала и разъемы внизу рулевой колонки.

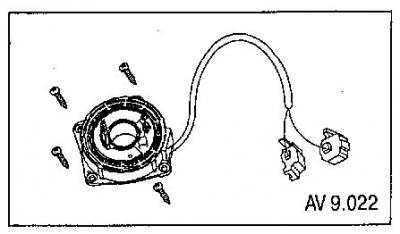

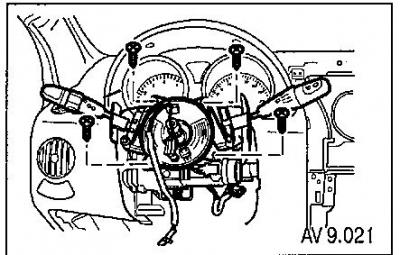

Открутите винты и снимите часовую пружину с рулевой колонки (при установке винты подлежат замене).
Во время установки произведите регулировку часовой пружины и затяните новые винты моментом 3 Нм.
Регулировка «часовой пружины»
Установите рулевой механизм в положение прямолинейного движения.
Поверните передние колеса вперед.
Поверните выступ на корпусе «часовой пружины» по часовой стрелке, до момента фиксации (не прилагать больших усилий!).

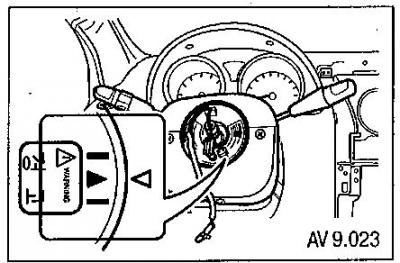

Совместите отметки (выступы) на корпусе и на подвижной части устройства. Для этого поверните отметку часовой пружины против часовой стрелки, примерно на три оборота, до достижения нейтрального положения подвижной части (при положении передних колес соответствующем прямолинейному движению).
Отметки на частях пружины должны быть совмещены точно.
Примечание. Поворот часовой пружины (более чем на три оборота по или против часовой стрелки) может привести к ее поломке.
Снятые детали установите в обратном порядке.
Снятие и установка модуля надувной подушки пассажира

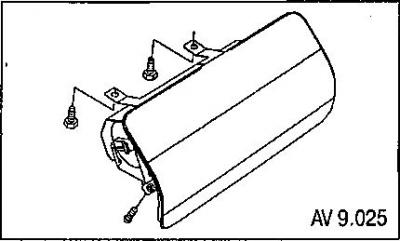

Снимите отделение для перчаток.

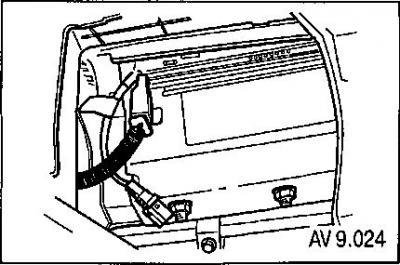

Разъедините желтый электрический разъем.
Открутите винты крепления модуля подушки.
Извлеките модуль.
При установке затяните винты крепления моментом 11 Нм.
Снятие и установка блока индикации и диагностики (БИД)
Снимите напольную консоль.
Снимите затвор, фиксирующий разъем БИД.

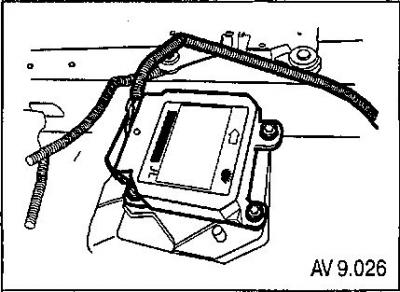

Отсоедините электрический разъем. Открутите винты крепления.
Снимите блок.
При установке затяните винты крепления блока моментом 10 Нм.
Снятие и установка датчика боковой подушки безопасности
Снимите отделку центральной стойки.

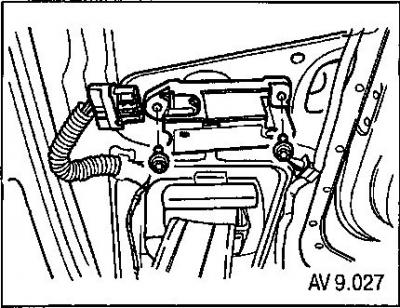

Снимите винты крепления датчика боковой подушки безопасности.
Снимите датчик боковой подушки безопасности.
При установке затяните винты крепления моментом 8 Нм.
